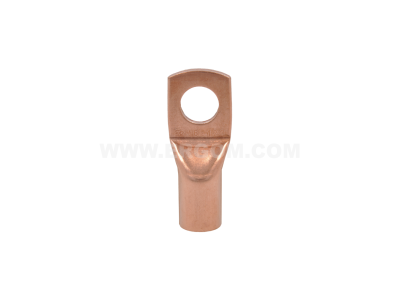

Końcówka oczkowa rurowa KM 120/16 przekrój: 120mm2, otwór pod śrubę M16 /50 | E11KM-01010106900 Ergom

Alternatywny kod produktu: KM 120/16 (50 SZT.)

Opis i Kluczowe Cechy

Końcówka oczkowa rurowa KM 120/16 (symbol E11KM-01010106900) przeznaczona jest do przyłączania przewodów o przekroju 120 mm². Otwór pod śrubę M16 umożliwia pewne połączenie z zaciskami aparatury, szyn zbiorczych lub transformatorów. Dzięki dużemu przekrojowi gwarantuje bezpieczne przenoszenie wysokich prądów bez ryzyka przegrzewania się połączenia.

• Przekrój przyłączeniowy 120 mm²: umożliwia pracę w obwodach o dużym obciążeniu, minimalizując spadki napięcia i straty mocy.
• Otwór montażowy M16 (16 mm): pasuje do standardowych śrub w rozdzielnicach i szynach, zapewniając stabilne i trwałe połączenie.
• Wykonanie rurowe z izolowaną tuleją: ułatwia zarabianie i zabezpiecza przed zwarciami (izolacja na tulei).
• Zgodność z typowymi standardami montażowymi: dedykowana do przewodów miedzianych i aluminiowych linkowych (przy użyciu odpowiednich tulei redukcyjnych).
• Oznakowanie zgodne z wymogami identyfikacji: symbol producenta oraz parametry wytłoczone na tulei ułatwiają kontrolę wizualną.

Zgodność z Normami

Końcówka spełnia wymagania europejskich norm dotyczących złączy i końcówek kablowych w instalacjach elektrycznych. Posiada oznaczenie CE, co potwierdza zgodność z obowiązującymi dyrektywami. Szczegółowe numery norm dostępne są w dokumentacji producenta.

Zastosowanie

Końcówka oczkowa rurowa KM 120/16 znajduje zastosowanie tam, gdzie wymagane jest pewne i trwałe połączenie przewodów o dużym przekroju. Sprawdza się w rozdzielnicach głównych, szynach zbiorczych oraz urządzeniach przemysłowych.

• Przyłączanie przewodów zasilających do wyłączników głównych i styczników w rozdzielnicach przemysłowych.
• Łączenie kabli energetycznych z szynami zbiorczymi w węzłach rozdzielczych.
• Instalacje w systemach zasilania maszyn i urządzeń produkcyjnych.
• Wykorzystanie w tablicach sterowniczych PLS oraz w obwodach bezpieczeństwa.

Wskazówki Montażowe

Montaż końcówki może być wykonywany wyłącznie przez osoby posiadające odpowiednie kwalifikacje (uprawnienia SEP). Przed rozpoczęciem prac bezwzględnie odłącz napięcie w całym obwodzie. Przewód należy odizolować na długość odpowiednią do tulei, a następnie zaciąć końcówkę dedykowanym narzędziem zaciskowym (np. praską hydrauliczną lub ręczną) o sile zapewniającej minimalną rezystancję styku. Moment dokręcania śruby mocującej powinien być zgodny z dokumentacją producenta (typowe wartości 20–30 Nm). Przekrój przewodu musi odpowiadać 120 mm²; w przypadku przewodów aluminiowych zastosuj tuleję redukcyjną lub środki antykorozyjne.

FAQ

• Dla jakiego przekroju przewodu przeznaczona jest końcówka? Końcówka jest przeznaczona dla przewodów o przekroju 120 mm². W przypadku przewodów o mniejszym przekroju należy stosować tuleje redukcyjne.
• Jaką średnicę ma otwór montażowy? Otwór montażowy ma średnicę M16 (16 mm), co odpowiada standardowym śrubom w rozdzielnicach i szynach.
• Czy wymaga specjalnego narzędzia do zarabiania? Tak, zalecane jest użycie profesjonalnego narzędzia zaciskowego (praska długa lub hydrauliczna) przeznaczonego dla przekroju 120 mm², aby zapewnić równomierne odkształcenie i niską rezystancję połączenia.
