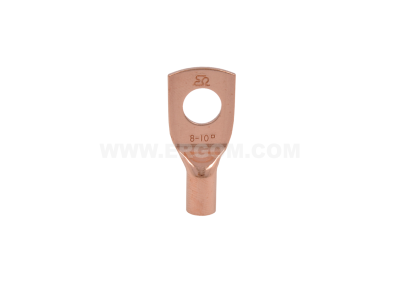

Końcówka oczkowa rurowa KM 10/8 przekrój: 10mm2, otwór pod śrubę M8 | E11KM-01010102502 Ergom

Alternatywny kod produktu: KM 10/8 (10 SZT.)

Opis i Kluczowe Cechy

Końcówka oczkowa rurowa KM 10/8 (symbol E11KM) przeznaczona dla przewodów o przekroju 10mm2 i otworze montażowym M8. Dzięki precyzyjnemu wykonaniu zapewnia trwałe i bezpieczne połączenie przewodu z zaciskiem śrubowym, minimalizując ryzyko poluzowania w eksploatacji.

• Przekrój 10mm2: dedykowana dla przewodów o znacznym obciążeniu prądowym – gwarantuje niską rezystancję styku i bezpieczeństwo połączenia.
• Otwór montażowy M8: pasuje do standardowych śrub M8, co ułatwia szybki montaż w listwach zaciskowych, stycznikach czy wyłącznikach.
• Konstrukcja rurowa: ułatwia prawidłowe zaciskanie na przewodzie – po zaciśnięciu tworzy nierozłączną, wytrzymałą mechaniczną i elektryczną więź.
• Bezizolacyjna końcówka oczkowa: umożliwia bezpośrednie połączenie z zaciskiem (bez konieczności zdejmowania izolacji z końcówki) – skraca czas prac instalacyjnych.
• Uniwersalne zastosowanie: sprawdza się zarówno w instalacjach niskiego napięcia (230/400V AC), jak i w obwodach sterowniczych i sygnalizacyjnych – pod warunkiem doboru odpowiedniego przekroju.

Zgodność z Normami

Produkt spełnia wymagania obowiązujących norm europejskich (w tym serii IEC/EN dla końcówek do zaciskania) i posiada oznaczenie CE. Wykonany zgodnie z dobrą praktyką inżynierską dla elementów łączeniowych w instalacjach elektrycznych.

Zastosowanie

Końcówka oczkowa rurowa KM 10/8 służy do trwałego łączenia przewodów z zaciskami śrubowymi w różnych miejscach instalacji elektrycznej. Oto typowe scenariusze użycia:

• Montaż w rozdzielnicach i tablicach bezpiecznikowych – do podłączania przewodów zasilających do wyłączników, styczników lub listew zaciskowych.
• Instalacje w szafach sterowniczych i automatyce przemysłowej – przyłącze do przekaźników, PLC oraz elementów wykonawczych.
• Połączenia w obwodach oświetleniowych i siłowych (np. rozdzielnie kondensatorów) – tam, gdzie wymagana jest pewność połączenia śrubowego M8.
• Prace serwisowe i modernizacyjne – szybkie zastąpienie uszkodzonej końcówki, przy zachowaniu zgodności przekroju i otworu.

Wskazówki Montażowe

Montaż końcówki oczkowej może być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w obwodzie. Do zaciskania używaj dedykowanych szczęk zaciskowych przeznaczonych do końcówek rurowych o przekroju 10mm2. Odizoluj przewód na długość odpowiadającą głębokości tulejki, wsuń go do końcówki, a następnie zaciśnij szczękami w miejscu wskazanym przez producenta. Śrubę M8 dokręcaj momentem podanym w dokumentacji urządzenia, do którego przyłączasz przewód – unikniesz uszkodzenia gwintu lub niedostatecznego docisku. Przekrój przewodu (10mm2) musi być zgodny z obciążalnością prądową danego obwodu.

FAQ

• Do jakiego przekroju przewodu jest przeznaczona ta końcówka? Końcówka KM 10/8 jest dedykowana dla przewodów o przekroju znamionowym 10mm2 (np. LGY 10mm2).
• Jaki otwór montażowy ma końcówka? Otwór pod śrubę wynosi M8 (średnica 8 mm). Pasuje do standardowych śrub nagwintowanych M8.
• Czy końcówka jest izolowana? Nie – jest to końcówka oczkowa rurowa bez izolacji. Po zaciśnięciu zapewnia metaliczne połączenie przewodu z zaciskiem. Należy zachować odstępy izolacyjne w stosunku do innych części przewodzących (zgodnie z normami dla danej instalacji).
