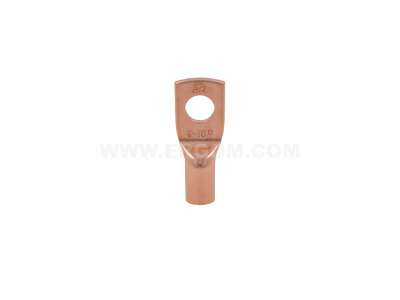

Końcówka oczkowa rurowa KM 10/6 przekrój: 10mm2, otwór pod śrubę M6 (opak 100szt) | E11KM-01010102400 Ergom

Alternatywny kod produktu: KM 10/6 (100 SZT.)

Opis i Kluczowe Cechy

Końcówka oczkowa rurowa KM 10/6 (symbol E11KM-01010102400) to element przeznaczony do trwałego zakańczania przewodów o przekroju 10 mm² i łączenia ich z zaciskami śrubowymi M6. Wykonana z miedzi pokrytej cyną, zapewnia niską rezystancję przejścia i odporność na korozję – kluczowe dla niezawodności połączeń w instalacjach elektrycznych. Doskonała do stosowania w rozdzielnicach, szafach sterowniczych oraz przy aparaturze modułowej.

• Przekrój przewodu 10 mm²: odpowiednia dla obwodów o średnim i dużym obciążeniu – gwarantuje pełny przepływ prądu bez nadmiernego nagrzewania się złącza.
• Otwór pod śrubę M6: pasuje do standardowych zacisków śrubowych w aparaturze, listwach i szynach – łatwy montaż w typowych systemach.
• Miedź cynowana (CuSn): materiał o niskiej rezystywności, a warstwa cyny chroni przed utlenianiem i korozją – długotrwała stabilność połączenia.
• Zaciskanie za pomocą praski: profesjonalne narzędzie gwarantuje powtarzalną siłę docisku i trwałość mechaniczną – połączenie odporne na wibracje i obciążenia.
• Opakowanie 100 sztuk: ekonomiczne rozwiązanie dla instalatora – wystarczający zapas na większe projekty lub szereg przyłączy.

Zgodność z Normami

Końcówka KM 10/6 została wyprodukowana zgodnie z europejskimi standardami dotyczącymi końcówek kablowych. Posiada oznaczenie CE potwierdzające spełnienie wymogów bezpieczeństwa i kompatybilności. Wykonanie z miedzi cynowanej odpowiada powszechnym wymaganiom stawianym przez normy branżowe (np. DIN 46234 dla końcówek oczkowych), jednak zaleca się zawsze weryfikację z dokumentacją producenta dla konkretnego zastosowania.

Zastosowanie

Końcówka oczkowa KM 10/6 znajduje zastosowanie wszędzie tam, gdzie wymagane jest pewne i trwałe połączenie przewodu z zaciskiem śrubowym. Sprawdza się zarówno w instalacjach przemysłowych, jak i w systemach automatyki budynkowej.

• Zakańczanie przewodów w rozdzielnicach głównych i podrozdzielnicach – przyłącza do wyłączników, styczników, listew zaciskowych.
• Łączenie przewodów ochronnych (PE) i neutralnych (N) w szynach uziemiających oraz neutralnych – bezpieczne i zgodne z przepisami.
• Instalacje w szafach sterowniczych – podłączenie czujników, siłowników, przekaźników do zacisków śrubowych.
• Przyłącza w układach zasilania maszyn i urządzeń – punktowe łączenie przewodów o przekroju 10 mm² z aparaturą modułową.

Wskazówki Montażowe

Montaż końcówki KM 10/6 może być wykonywany wyłącznie przez personel z uprawnieniami SEP – zgodnie z zasadami bezpieczeństwa pracy. Przed rozpoczęciem prac bezwzględnie odłącz napięcie. Użyj profesjonalnej praski z odpowiednim profilem zaciskowym (zalecany przez producenta). Zaciskaj końcówkę na odizolowanym przewodzie zgodnie z instrukcją narzędzia – unikaj zbyt silnego docisku, który może uszkodzić miedź. Przekrój przewodu (10 mm²) musi być dobrany do prądu obciążenia. Połączenie śrubowe dokręcaj momentem zgodnym z dokumentacją aparatury (zazwyczaj ok. 3–4 Nm dla M6). Po zaciśnięciu sprawdź wytrzymałość mechaniczną – końcówka nie powinna przesuwać się po kablu.

FAQ

• Czy końcówka KM 10/6 może być stosowana na przewodach wielodrutowych? Tak, przeznaczona jest do przewodów wielodrutowych (klasy 2 wg IEC) o przekroju 10 mm². W przypadku przewodów linkowych należy upewnić się, że po zaciśnięciu wszystkie druciki są objęte strefą zacisku.
• Jaki jest materiał końcówki? Końcówka wykonana jest z miedzi pokrytej cyną (CuSn). Miedź zapewnia niską rezystancję, a warstwa cyny chroni przed korozją – szczególnie istotne w wilgotnym środowisku.
• Jakie narzędzie jest potrzebne do montażu? Do zaciśnięcia konieczna jest praska ręczna lub hydrauliczna z matrycą dedykowaną do końcówek rurowych o przekroju 10 mm². Należy stosować narzędzia zgodne z normą DIN 48087 lub równoważne.
