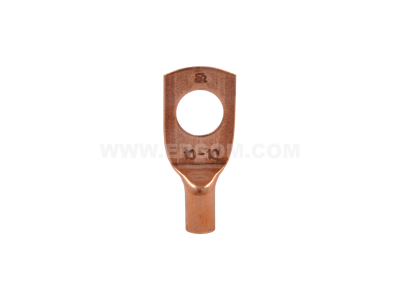

Końcówka oczkowa rurowa KM 10/10 przekrój: 10mm2, otwór pod śrubę M10 (opak 10szt) | E11KM-01010102602 Ergom

Alternatywny kod produktu: KM 10/10 (10 SZT.)

Opis i Kluczowe Cechy

Końcówka oczkowa rurowa KM 10/10 (symbol E11KM-01010102602) przeznaczona jest do zakończania przewodów o przekroju 10 mm². Wyposażona w otwór montażowy M10, umożliwia pewne i trwałe połączenie z szyną, zaciskiem lub innym elementem instalacji. Produkt dostarczany w opakowaniu po 10 sztuk, co ułatwia prowadzenie prac instalacyjnych i serwisowych.

• Przekrój przewodu 10 mm²: dedykowana do przewodów o tym przekroju – zapewnia optymalny docisk i przewodność po zacisnięciu, minimalizując rezystancję na połączeniu.
• Otwór pod śrubę M10: pasuje do standardowych śrub M10, co gwarantuje kompatybilność z typowymi szyn, listwami oraz aparatami modułowymi w rozdzielnicach i szafach sterowniczych.
• Wykonanie rurowe (tulejkowe): konstrukcja ułatwia prawidłowe zaciskanie narzędziem kalibrowanym, zwiększając mechaniczną wytrzymałość połączenia i ochronę przed poluzowaniem.
• Opakowanie 10 sztuk: praktyczna ilość pozwala na wykonanie kilku połączeń bez konieczności częstego zamawiania, co usprawnia organizację pracy.
• Kompatybilność z normami instalacyjnymi: produkt przeznaczony do stosowania w instalacjach elektrycznych niskiego napięcia, zgodny z ogólnymi wymaganiami dla końcówek kablowych.

Zgodność z Normami

Końcówka oczkowa rurowa KM 10/10 spełnia wymagania europejskich norm dotyczących końcówek kablowych do przewodów miedzianych. Produkt posiada oznaczenie CE, potwierdzające zgodność z obowiązującymi dyrektywami Unii Europejskiej. Zalecamy stosowanie zgodnie z wytycznymi producenta oraz dobrą praktyką inżynierską w zakresie okablowania.

Zastosowanie

Końcówka oczkowa rurowa znajduje szerokie zastosowanie w elektroinstalacjach przemysłowych i budynkowych, wszędzie tam gdzie wymagane jest pewne i łatwe do demontażu połączenie przewodu z punktem montażowym.

• Zakończenie przewodów ochronnych (PE) i neutralnych (N) w rozdzielnicach głównych i podrozdzielnicach.
• Łączenie przewodów z szyną wyrównawczą, uziemiającą lub listwą zaciskową w szafach sterowniczych.
• Podłączanie przewodów do aparatury modułowej (wyłączniki, styczniki, przekaźniki) wyposażonej w zaciski śrubowe M10.
• Montaż przewodów w przyłączach, szynach zbiorczych oraz w punktach PE i N w instalacjach budynkowych.

Wskazówki Montażowe

Wszelkie prace montażowe mogą być wykonywane wyłącznie przez wykwalifikowany personel z aktualnymi uprawnieniami SEP. Przed rozpoczęciem czynności bezwzględnie odłącz napięcie i zabezpiecz obwód przed przypadkowym załączeniem. Końcówkę należy zaciskać przy użyciu kalibrowanej praski (np. typu hexagonal) z odpowiednią matrycą dla przekroju 10 mm², zgodnie z zaleceniami producenta narzędzia. Moment dokręcania śruby M10 należy dostosować do wartości podanych w dokumentacji technicznej aparatu lub szyny. Przekrój przewodu musi być dopasowany do 10 mm² – nie stosować końcówki do innych przekrojów. Po zaciśnięciu sprawdź wzrokowo oraz mechanicznie, czy połączenie jest trwałe i nie wykazuje luzów.

FAQ

• Z jakiego materiału wykonana jest końcówka? Końcówka oczkowa rurowa KM 10/10 wykonana jest z miedzi (niepodana w danych, ale standard branżowy). Produkt jest przeznaczony do przewodów miedzianych.
• Czy końcówka pasuje do śrub M10 w aparatach modułowych? Tak, otwór montażowy ma średnicę 10 mm (M10) i jest kompatybilny z typowymi śrubami o tym gwincie stosowanymi w rozdzielnicach i szafach.
• Jakie narzędzie jest potrzebne do zaciskania? Do poprawnego montażu zalecamy użycie praski ręcznej lub hydraulicznej z wymiennymi matrycami dedykowanymi do przekroju 10 mm². Nie wolno lutować ani spawać końcówki.
