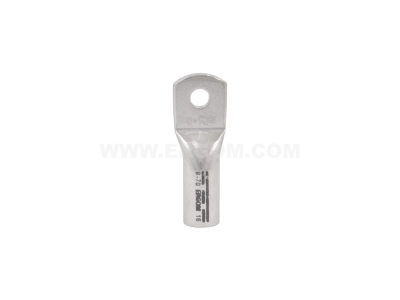

Końcówka oczkowa rurowa KDR 70/8 przekrój: 70mm2, otwór pod śrubę M8 /100 | E11KM-02020102500 Ergom

Opis i Kluczowe Cechy

Końcówka oczkowa rurowa KDR 70/8 marki ERGOM to profesjonalny element osprzętu elektroinstalacyjnego, zaprojektowany z myślą o tworzeniu trwałych i bezpiecznych połączeń elektrycznych. Przeznaczona do przewodów o przekroju znamionowym 70 mm², końcówka ta gwarantuje optymalny przepływ prądu przy minimalnej rezystancji przejścia. Wykonanie z wysokiej jakości miedzi elektrolitycznej zapewnia doskonałą przewodność cieplną i elektryczną, natomiast proces cynowania galwanicznego skutecznie chroni element przed utlenianiem oraz korozją, co jest kluczowe w trudnych warunkach przemysłowych.

• Przekrój znamionowy: 70 mm², co pozwala na stabilne przesyłanie energii w obwodach o dużym obciążeniu.
• Otwór pod śrubę: Rozmiar M8, umożliwiający pewny montaż do szyn prądowych i zacisków aparatury.
• Materiał: Miedź cynowana galwanicznie, zwiększająca odporność na czynniki atmosferyczne.
• Technologia połączenia: Przeznaczona do zaprasowywania, co gwarantuje wysoką wytrzymałość mechaniczną.

Zgodność z Normami

Produkt został wykonany zgodnie z rygorystycznymi standardami jakościowymi, jakich wymaga się od osprzętu miedzianego stosowanego w elektrotechnice. Wykorzystanie miedzi o wysokiej czystości oraz precyzyjne cynowanie sprawiają, że końcówka spełnia wymagania dotyczące trwałości połączeń elektrycznych w instalacjach niskiego i średniego napięcia. Dzięki powtarzalności wymiarowej, końcówki KDR ERGOM są kompatybilne ze standardowymi matrycami prasek hydraulicznych i mechanicznych dostępnych na rynku.

Zastosowanie

Końcówka KDR 70/8 znajduje szerokie zastosowanie w sektorze B2B, szczególnie w prefabrykacji rozdzielnic elektrycznych, budowie maszyn oraz w energetyce zawodowej. Jest idealnym rozwiązaniem do zakańczania wielodrutowych żył miedzianych (linek), które wymagają solidnego połączenia z szynami zbiorczymi, rozłącznikami mocy czy zaciskami transformatorów. Dzięki swojej konstrukcji, końcówka zapewnia pełną powierzchnię styku, co zapobiega przegrzewaniu się punktów przyłączeniowych w systemach zasilania awaryjnego i przemysłowych liniach produkcyjnych.

Wskazówki Montażowe

Aby zapewnić najwyższą jakość połączenia, należy przestrzegać poniższych zasad montażu:

• Przygotowanie przewodu: Izolację należy zdjąć na długości odpowiadającej części rurkowej końcówki, uważając, aby nie uszkodzić poszczególnych drucików żyły.
• Dobór narzędzi: Do zaprasowania końcówki o przekroju 70 mm² zaleca się użycie praski hydraulicznej z odpowiednio dobranymi matrycami (np. sześciokątnymi).
• Proces zaciskania: Należy wykonać odpowiednią liczbę zaciśnięć zgodnie z kierunkiem od strony oczka ku izolacji przewodu.
• Kontrola: Po zaprasowaniu należy upewnić się, że połączenie jest sztywne, a przewód nie wysuwa się z tulejki.

FAQ

• Czy końcówkę KDR 70/8 można stosować do przewodów aluminiowych? Nie, końcówki miedziane cynowane są dedykowane wyłącznie do przewodów miedzianych. Do aluminium należy stosować końcówki aluminiowe lub bimetaliczne.
• Jaki moment dokręcania śruby M8 należy zastosować? Moment dokręcania zależy od klasy śruby oraz materiału zacisku, do którego montowana jest końcówka. Standardowo dla śrub M8 w elektrotechnice przyjmuje się wartości od 15 do 20 Nm.
• Czy cynowanie wpływa na przewodność? Wręcz przeciwnie – warstwa cyny chroni miedź przed pasywacją (utlenianiem), co w dłuższej perspektywie czasowej pozwala utrzymać niską rezystancję styku i zapobiega awariom wynikającym z przegrzania.
