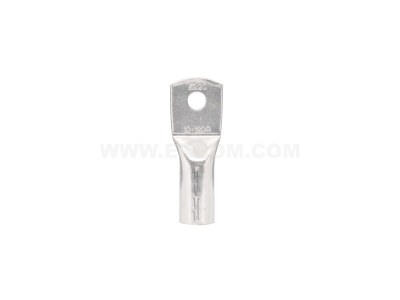

Końcówka oczkowa rurowa KDR 50/16 przekrój: 50mm2, otwór pod śrubę M16 /10 | E11KM-02020102402 Ergom

Alternatywny kod produktu: KDR 50/16 (10 SZT.)

Opis i Kluczowe Cechy

Końcówka oczkowa rurowa KDR 50/16 (symbol E11KM-02020102402) to złączka kablowa przeznaczona do zaciskania na przewodach o przekroju 50 mm². Wyposażona w otwór montażowy M16, umożliwia pewne przykręcenie do szyny zbiorczej, zacisku aparatu lub innego elementu instalacji. Konstrukcja rurowa zapewnia optymalne przeniesienie siły zacisku i niską rezystancję połączenia.

• Przekrój 50 mm²: Umożliwia przyłączenie przewodów o dużym przekroju, co pozwala na bezpieczne prowadzenie wysokich prądów bez ryzyka przegrzania złącza.
• Otwór pod śrubę M16: Pasuje do standardowych śrub i szyn zbiorczych z otworami M16, co ułatwia montaż w rozdzielnicach i aparaturze.
• Konstrukcja rurowa: Zaprojektowana do zaciskania za pomocą dedykowanych narzędzi – gwarantuje trwałe, niskooporowe połączenie mechaniczne i elektryczne.
• Uniwersalne zastosowanie: Nadaje się do przewodów miedzianych (zalecane) w instalacjach elektroenergetycznych, odgromowych i uziemiających.

Zgodność z Normami

Produkt spełnia ogólne wymagania europejskich norm dotyczących złączek kablowych oraz posiada oznaczenie CE. Dokładne normy – prosimy sprawdzić w dokumentacji technicznej producenta.

Zastosowanie

Końcówka oczkowa rurowa KDR 50/16 znajduje zastosowanie wszędzie tam, gdzie wymagane jest pewne, demontowalne połączenie przewodu o dużym przekroju z szyną lub zaciskiem.

• Przyłączanie przewodów w rozdzielnicach głównych i podrozdzielnicach (szyny zbiorcze).
• Instalacje odgromowe i uziomowe – trwałe łączenie bednarki lub linki z szyną uziemiającą.
• Połączenia w aparaturze modułowej (zaciski przyłączeniowe styczników, rozłączników) wymagające otworu M16.
• Systemy elektroenergetyczne w budynkach przemysłowych i komercyjnych.

Wskazówki Montażowe

Montaż końcówki może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłączyć napięcie i upewnić się o braku napięcia na elementach instalacji. Do zaciskania należy użyć odpowiedniej matrycy dedykowanej dla przekroju 50 mm² oraz narzędzia zgodnego z zaleceniami producenta (np. zaciskarki hydraulicznej lub mechanicznej). Moment dokręcania śruby M16 – zgodnie z dokumentacją techniczną. Przekrój przewodu musi być zgodny z obciążalnością prądową obwodu.

FAQ

• Jaki materiał jest użyty do produkcji końcówki? Producent nie podaje jednoznacznie materiału w dostępnych danych. Standardowo końcówki oczkowe rurowe wykonuje się z miedzi elektrolitycznej (Cu) – w celu uzyskania dokładnej informacji prosimy o kontakt z nami lub sprawdzenie karty katalogowej.
• Czy końcówka nadaje się do montażu na szynie TH35? Nie, końcówka jest przeznaczona do przykręcania do szyny zbiorczej lub zacisku z otworem M16, a nie do bezpośredniego mocowania na szynie DIN. Może być stosowana w rozdzielnicach wyposażonych w szyny z otworami M16.
• Jakiego narzędzia użyć do zaciskania? Należy stosować zaciskarkę z wymiennymi matrycami dopasowanymi do przekroju 50 mm² i średnicy zewnętrznej końcówki (np. matryce o profilu sześciokątnym lub trapezowym). Zalecamy narzędzia renomowanych producentów gwarantujące powtarzalną siłę zacisku.
