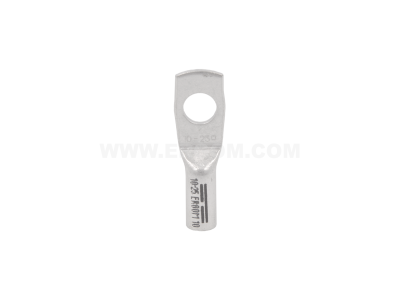

Końcówka oczkowa rurowa KDR 25/10 przekrój: 25mm2, otwór pod śrubę M10 /100 | E11KM-02020101000 Ergom

Opis i Kluczowe Cechy

Końcówka oczkowa rurowa KDR 25/10 marki ERGOM to profesjonalny element osprzętu elektroinstalacyjnego, zaprojektowany z myślą o tworzeniu trwałych i bezpiecznych połączeń elektrycznych. Przekrój znamionowy wynoszący 25 mm² pozwala na stabilne przesyłanie energii w instalacjach o dużym obciążeniu prądowym, minimalizując ryzyko przegrzewania się punktów styku. Produkt został wykonany z wysokiej jakości miedzi, która poddana procesowi cynowania galwanicznego zyskuje wyjątkową odporność na korozję oraz utlenianie, co jest kluczowe dla zachowania niskiej rezystancji przejścia przez cały okres eksploatacji.

• Przekrój przewodu: 25 mm² – idealny do kabli zasilających i uziemiających.
• Otwór pod śrubę: M10 – zapewnia kompatybilność ze standardowymi szynami prądowymi i zaciskami aparatury.
• Materiał: Miedź cynowana galwanicznie – gwarantuje doskonałe przewodnictwo i ochronę przed czynnikami zewnętrznymi.
• Konstrukcja rurowa: Zwiększa wytrzymałość mechaniczną połączenia po zaprasowaniu.

Zgodność z Normami

Produkt spełnia rygorystyczne wymagania stawiane osprzętowi elektrotechnicznemu, co potwierdza renoma producenta ERGOM. Końcówki rurowe serii KDR są projektowane zgodnie z normami dotyczącymi końcówek kablowych miedzianych, co zapewnia pełne bezpieczeństwo użytkowania w instalacjach przemysłowych i budowlanych. Proces cynowania jest zgodny z normami środowiskowymi, a wysoka jakość stopu miedzi gwarantuje powtarzalność parametrów technicznych w każdej partii produktu.

Zastosowanie

Końcówka KDR 25/10 znajduje szerokie zastosowanie w sektorze B2B, szczególnie w prefabrykacji rozdzielnic elektrycznych, budowie maszyn oraz w energetyce zawodowej. Jest niezastąpiona przy:

• Łączeniu przewodów miedzianych wielodrutowych z szynami zbiorczymi.
• Podłączaniu zasilania do silników elektrycznych i transformatorów.
• Wykonywaniu instalacji odgromowych i uziemiających.
• Montażu aparatury modułowej i przemysłowej wymagającej przyłączy śrubowych M10.

Wskazówki Montażowe

Aby zapewnić najwyższą jakość połączenia, należy przestrzegać profesjonalnych zasad montażu:

• Przygotowanie przewodu: Izolację należy zdjąć na długości odpowiadającej części rurkowej końcówki, dbając o to, by nie uszkodzić poszczególnych drucików żyły.
• Dobór narzędzi: Do zaprasowania należy użyć profesjonalnej praski (ręcznej, hydraulicznej lub akumulatorowej) z matrycami dobranymi do przekroju 25 mm².
• Proces zaciskania: Należy wykonać odpowiednią liczbę zaciśnięć zgodnie z zaleceniami producenta narzędzia, kierując się od strony oczka ku nasadzie kabla.
• Kontrola: Po zaprasowaniu należy zweryfikować stabilność mechaniczną połączenia oraz upewnić się, że śruba M10 jest dokręcona z odpowiednim momentem obrotowym.

FAQ

• Czy końcówkę KDR 25/10 można stosować z przewodami aluminiowymi? Nie, końcówki miedziane cynowane są przeznaczone wyłącznie do łączenia żył miedzianych. Do aluminium należy stosować końcówki aluminiowe lub bimetaliczne.
• Jaki jest cel cynowania miedzi w tym produkcie? Warstwa cyny chroni miedź przed utlenianiem (patynowaniem), co jest szczególnie ważne w środowiskach o podwyższonej wilgotności, oraz ułatwia ewentualne lutowanie, choć główną metodą montażu pozostaje prasowanie.
• Czy do montażu wystarczą zwykłe kombinerki? Absolutnie nie. Prawidłowe i bezpieczne połączenie elektryczne przy przekroju 25 mm² wymaga użycia dedykowanej praski, która zapewni odpowiednią siłę nacisku i trwałe odkształcenie materiału.
