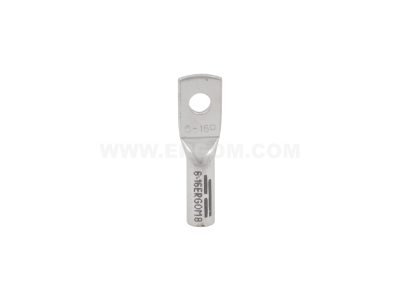

Końcówka oczkowa rurowa KDR 16/6 przekrój: 16mm2, otwór pod śrubę M6 /100 | E11KM-02020100400 Ergom

Opis i Kluczowe Cechy

Końcówka oczkowa rurowa KDR 16/6 marki ERGOM to profesjonalny element osprzętu elektroinstalacyjnego, zaprojektowany z myślą o tworzeniu trwałych i bezpiecznych połączeń elektrycznych. Produkt został wykonany z wysokiej jakości miedzi elektrolitycznej, co gwarantuje doskonałą przewodność prądu oraz minimalne straty energii na styku. Powierzchnia końcówki jest poddawana procesowi cynowania galwanicznego, co skutecznie zabezpiecza materiał przed utlenianiem oraz korozją, nawet w trudnych warunkach środowiskowych.

• Przekrój znamionowy: Przekrój wynoszący 16 mm² pozwala na stabilne przesyłanie energii w obwodach o dużym obciążeniu prądowym.
• Otwór pod śrubę: Rozmiar M6 umożliwia precyzyjne mocowanie do szyn prądowych oraz zacisków aparatury modułowej.
• Konstrukcja rurowa: Zapewnia optymalne wprowadzenie żyły przewodu i równomierne rozłożenie sił podczas procesu prasowania.
• Trwałość: Wysoka odporność mechaniczna gwarantuje stabilność połączenia w instalacjach narażonych na drgania.

Zgodność z Normami

Produkt spełnia rygorystyczne wymagania techniczne stawiane osprzętowi miedzianemu. Wykonanie zgodnie z normami branżowymi zapewnia pełną kompatybilność z profesjonalnymi narzędziami do zaciskania. Końcówki ERGOM są regularnie poddawane testom jakościowym, co potwierdza ich przydatność w instalacjach przemysłowych i budowlanych, gdzie bezpieczeństwo przeciwpożarowe i niezawodność styków są priorytetem.

Zastosowanie

Końcówka KDR 16/6 znajduje szerokie zastosowanie w sektorze elektroenergetycznym i automatyce przemysłowej. Jest idealnym rozwiązaniem do:

• Podłączania przewodów zasilających w rozdzielnicach elektrycznych i szafach sterowniczych.
• Łączenia kabli miedzianych wielodrutowych z szynami zbiorczymi.
• Instalacji systemów fotowoltaicznych oraz magazynów energii, gdzie wymagane są pewne połączenia wysokoprądowe.
• Budowy układów uziemiających i wyrównawczych.

Wskazówki Montażowe

Aby zapewnić najwyższą jakość połączenia, należy przestrzegać następujących zasad montażu:

• Przygotowanie przewodu: Izolację należy zdjąć na długości odpowiadającej części rurkowej końcówki, dbając o to, aby nie uszkodzić poszczególnych drucików żyły.
• Dobór narzędzi: Do zaprasowania należy używać wyłącznie profesjonalnych prasek (ręcznych, hydraulicznych lub pneumatycznych) z matrycami dobranymi do przekroju 16 mm².
• Proces prasowania: Należy wykonać odpowiednią liczbę zagnieceń zgodnie z zaleceniami producenta, zaczynając od strony oczka w kierunku izolacji kabla.
• Kontrola: Po zaprasowaniu należy zweryfikować poprawność osadzenia końcówki oraz upewnić się, że śruba M6 została dokręcona z odpowiednim momentem obrotowym.

FAQ

• Czy końcówkę KDR 16/6 można stosować do przewodów aluminiowych? Nie, końcówki miedziane cynowane są przeznaczone wyłącznie do łączenia żył miedzianych. Do aluminium należy stosować końcówki aluminiowe lub bimetaliczne.
• Jaka praska będzie odpowiednia do tego modelu? Zaleca się stosowanie prasek marki ERGOM z matrycami dedykowanymi dla końcówek rurowych miedzianych o przekroju 16 mm².
• Czy produkt jest odporny na warunki atmosferyczne? Tak, dzięki procesowi cynowania galwanicznego końcówka posiada podwyższoną odporność na korozję, co pozwala na jej stosowanie w miejscach o podwyższonej wilgotności.
