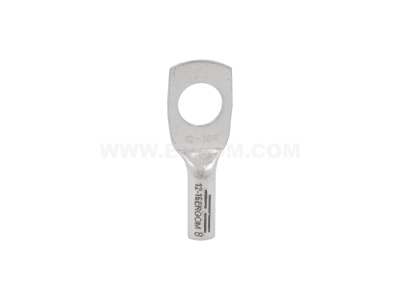

Końcówka oczkowa rurowa KDR 16/12 przekrój: 16mm2, otwór pod śrubę M12 /10 | E11KM-02020100702 Ergom

Alternatywny kod produktu: KDR 16/12 (10 SZT.)

Opis i Kluczowe Cechy

Końcówka oczkowa rurowa KDR 16/12 (symbol E11KM-02020100702) przeznaczona jest do trwałego i bezpiecznego łączenia przewodów o przekroju 16 mm² z zaciskami śrubowymi M12. Dzięki rurowej budowie zapewnia pewny zacisk i niską rezystancję połączenia, co przekłada się na stabilną pracę instalacji elektrycznej.

• Przekrój 16 mm²: dedykowana do przewodów miedzianych o średnicy 16 mm² – idealna do obwodów o podwyższonym obciążeniu prądowym (np. zasilanie rozdzielnic, silników).
• Otwór pod śrubę M12: uniwersalny rozmiar pasujący do standardowych zacisków i szyn montażowych M12 – łatwy montaż bez konieczności stosowania przejściówek.
• Konstrukcja rurowa: zapewnia równomierny docisk na całej długości końcówki, co eliminuje ryzyko luzowania się połączenia podczas pracy i ułatwia zaciskanie narzędziami.
• Materiał wysokiej jakości: wykonana z miedzi (standard branżowy) – gwarantuje doskonałą przewodność elektryczną i odporność na korozję przy prawidłowym montażu.
• Uniwersalne zastosowanie: pasuje zarówno do przewodów jednożyłowych, jak i wielożyłowych po odpowiednim zaciśnięciu – elastyczność w instalacjach przemysłowych i domowych.

Zgodność z Normami

Końcówka oczkowa rurowa spełnia ogólne wymagania norm europejskich dotyczące złączek kablowych oraz posiada oznaczenie CE. Przeznaczona do stosowania w instalacjach zgodnych z wymogami dyrektyw niskonapięciowych, jednak konkretne numery norm nie zostały podane przez producenta – zalecamy weryfikację z aktualnymi przepisami lokalnymi.

Zastosowanie

Końcówka KDR 16/12 znajduje zastosowanie wszędzie tam, gdzie wymagane jest pewne i trwałe przyłącze przewodu o przekroju 16 mm² do zacisku śrubowego M12. Sprawdza się zarówno w rozdzielnicach elektrycznych, jak i w bezpośrednim okablowaniu urządzeń.

• Przyłączanie przewodów do szyn zbiorczych i listew zaciskowych w rozdzielnicach.
• Zasilanie silników, pomp, wentylatorów i innych odbiorników o znacznym poborze prądu.
• Tworzenie punktów połączeniowych w instalacjach przemysłowych i energetycznych.
• Wymiana istniejących połączeń w obwodach wymagających zwiększenia niezawodności styku.

Wskazówki Montażowe

Montaż końcówki powinien być wykonywany wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w obwodzie. Do zaciskania końcówki rurowej należy używać dedykowanej zaciskarki z odpowiednimi szczękami (zalecany profil zacisku zgodny z DIN 46235). Przekrój przewodu musi dokładnie odpowiadać wewnętrznej średnicy końcówki – 16 mm². Po zaciśnięciu sprawdź wizualnie poprawność połączenia oraz dokręć śrubę M12 momentem zgodnym z dokumentacją techniczną urządzenia, do którego podłączasz przewód. Unikaj nadmiernego docisku – zbyt duży moment może uszkodzić końcówkę lub izolację przewodu.

FAQ

• Do jakiego przewodu pasuje ta końcówka? Do przewodu miedzianego o przekroju 16 mm² – zarówno jednożyłowego (drut), jak i wielożyłowego (linka) pod warunkiem prawidłowego zaciśnięcia (dla linek zaleca się dodatkowo zastosowanie tulejek kablowej).
• Jaki otwór montażowy ma końcówka? Otwór jest przeznaczony pod śrubę M12 (średnica 12 mm). Przed montażem upewnij się, że zacisk lub szyna montażowa mają gwint M12.
• Czy trzeba stosować specjalne narzędzie do montażu? Tak, do zaciskania końcówek rurowych wymagana jest zaciskarka hydrauliczna lub mechaniczna z matrycą dedykowaną do przekroju 16 mm². Montaż za pomocą zwykłych szczypiec nie zapewni odpowiedniej siły docisku i może skutkować słabym połączeniem.
