Końcówka oczkowa rurowa KDR 120/10 przekrój: 120mm2, otwór pod śrubę M10 /50 | E11KM-02020103700 Ergom

Alternatywny kod produktu: KDR 120/10 (50 SZT.)

Opis i Kluczowe Cechy

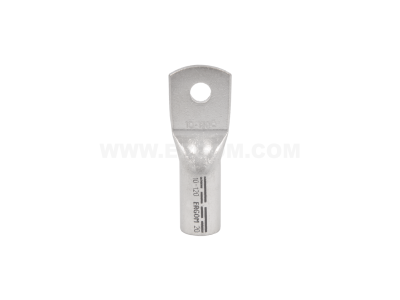

Końcówka oczkowa rurowa KDR 120/10 to profesjonalny element do zakończania przewodów o przekroju 120 mm², przeznaczony do tworzenia pewnych połączeń śrubowych w rozdzielnicach, szafach sterowniczych i tablicach rozdzielczych. Otwór pod śrubę M10 zapewnia kompatybilność z typowymi zaciskami aparatury modułowej i listwami przyłączeniowymi. W opakowaniu znajduje się 50 sztuk, co pozwala na realizację zarówno pojedynczych przyłączy, jak i serii montażowych.

• Przekrój 120 mm²: umożliwia bezpieczne zakończenie przewodów o dużym przekroju, stosowanych w obwodach zasilających i rozdzielczych o znacznym obciążeniu prądowym.
• Otwór pod śrubę M10: pasuje do standardowych śrub i szyn zbiorczych, gwarantując stabilne i solidne mocowanie bez ryzyka poluzowania podczas eksploatacji.
• Wykonanie rurowe (KDR): konstrukcja z rurki miedzianej cynowanej zapewnia niską rezystancję styku i odporność na korozję, co przekłada się na długą żywotność połączenia.
• Ilość 50 sztuk w opakowaniu: wygodna forma zakupu dla instalatorów wykonujących montaż wielu przyłączy, redukująca konieczność częstego zamawiania.
• Kompatybilność z narzędziami zaciskowymi: końcówka zaprojektowana do zaciskania z użyciem profesjonalnych szczęk lub pras hydraulicznych – powtarzalna jakość połączenia przy każdej instalacji.

Zgodność z Normami

Końcówka oczkowa rurowa KDR 120/10 została zaprojektowana i wyprodukowana zgodnie z obowiązującymi standardami europejskimi dla złączek kablowych. Posiada oznaczenie CE, co potwierdza zgodność z wymogami Unii Europejskiej w zakresie bezpieczeństwa i jakości. Przeznaczona do stosowania w instalacjach elektrycznych niskiego napięcia.

Zastosowanie

Końcówka KDR 120/10 znajduje zastosowanie wszędzie tam, gdzie wymagane jest pewne i trwałe przyłączenie przewodu o dużym przekroju do zacisku śrubowego – zarówno w rozdzielnicach głównych, jak i w polach odpływowych.

• Przyłączanie przewodów zasilających do szyn zbiorczych w rozdzielnicach głównych i podrozdzielnicach.
• Zakończanie kabli w polach aparatury modułowej – wyłączników, styczników, rozłączników z zaciskami śrubowymi M10.
• Wykonywanie połączeń w szafach sterowniczych i tablicach rozdzielczych w obiektach przemysłowych i komercyjnych.
• Instalacje w systemach zasilania rezerwowego, agregatach prądotwórczych oraz węzłach rozdziału energii.

Wskazówki Montażowe

Montaż końcówki oczkowej KDR 120/10 powinien być przeprowadzany przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z zasadami sztuki elektroinstalacyjnej. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w obwodzie. Do zaciskania używaj wyłącznie odpowiednich narzędzi zaciskowych (szczęki lub prasa hydrauliczna) dedykowanych do przekroju 120 mm² – postępuj zgodnie z instrukcją producenta narzędzia co do siły zacisku i głębokości wprowadzenia przewodu. Przekrój przewodu musi być zgodny z przekrojem końcówki (120 mm²). Po zaciśnięciu sprawdź wytrzymałość mechaniczną połączenia. Dokręcaj śrubę M10 momentem zgodnym z zaleceniami producenta aparatu, do którego przyłączasz końcówkę.

FAQ

• Czy końcówka KDR 120/10 nadaje się do przewodów aluminiowych? Końcówka została zaprojektowana do przewodów miedzianych. W przypadku przewodów aluminiowych należy stosować dedykowane końcówki aluminiowe lub bimetaliczne – szczegóły sprawdź w dokumentacji technicznej producenta.
• Jakiego narzędzia użyć do zaciskania? Do końcówki o przekroju 120 mm² zaleca się stosowanie pras hydraulicznych z odpowiednią matrycą lub szczęk ręcznych o odpowiednim profilu. Użycie nieadekwatnego narzędzia może skutkować nieprawidłowym zaciśnięciem i wzrostem rezystancji przejścia.
• Czy końcówka wymaga lutowania? Nie – końcówka KDR jest przeznaczona wyłącznie do zaciskania. Lutowanie nie jest zalecane, ponieważ może osłabić wytrzymałość mechaniczną i spowodować niekontrolowany wzrost rezystancji w wyniku korozji galwanicznej.
