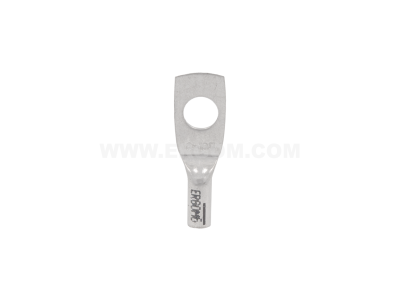

Końcówka oczkowa rurowa KDR 10/8 przekrój: 10mm2, otwór pod śrubę M8 | E11KM-02020100302 Ergom

Alternatywny kod produktu: KDR 10/8 (10 SZT.)

Opis i Kluczowe Cechy

Końcówka oczkowa rurowa KDR 10/8 (symbol E11KM-02020100302) to element łączeniowy przeznaczony do przewodów o przekroju 10 mm² z otworem montażowym pod śrubę M8. Dzięki precyzyjnemu wykonaniu zapewnia pewny i niskooporowy styk elektryczny, co minimalizuje ryzyko przegrzewania się połączeń w obwodach o podwyższonym natężeniu prądu.

• Przekrój przewodu 10 mm²: dedykowany do kabli o znacznym przekroju – gwarantuje wystarczającą powierzchnię styku dla prądów roboczych występujących w obwodach siłowych.
• Otwór montażowy M8: umożliwia bezpośrednie przykręcenie do zacisków śrubowych w aparaturze modułowej, rozłącznikach, stycznikach i szynach przyłączeniowych.
• Konstrukcja rurowa: ułatwia wprowadzenie przewodu i równomierne zaciskanie, co zwiększa mechaniczną wytrzymałość połączenia i odporność na drgania.
• Uniwersalne zastosowanie: końcówka pasuje do standardowych listew zaciskowych oraz łączników szynowych, upraszczając organizację okablowania w rozdzielnicach.

Zgodność z Normami

Końcówka oczkowa KDR 10/8 została zaprojektowana zgodnie z ogólnymi wymaganiami norm europejskich oraz standardami DIN dotyczącymi końcówek kablowych. Produkt posiada oznaczenie CE, potwierdzające spełnienie zasadniczych wymogów bezpieczeństwa i jakości.

Zastosowanie

Końcówka oczkowa rurowa KDR 10/8 znajduje zastosowanie w profesjonalnych instalacjach elektrycznych i automatycznych, gdzie wymagane jest trwałe i bezpieczne przyłączenie przewodów o dużym przekroju.

• Przyłączanie przewodów do styczników, wyłączników i przekaźników w rozdzielnicach głównych i podrozdzielnicach.
• Tworzenie połączeń w szynach zbiorczych oraz mostkach szynowych w systemach rozdziału energii.
• Montaż w obwodach sterowania maszyn i urządzeń przemysłowych – jako element zakończeń kabli siłowych.
• Instalacje w węzłach przyłączeniowych szaf sterowniczych, gdzie konieczne jest łączenie przewodów z zaciskami śrubowymi M8.

Wskazówki Montażowe

Montaż końcówki oczkowej KDR 10/8 może wykonywać wyłącznie wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia w obwodzie. Należy stosować odpowiednie narzędzie do zaciskania (prasę) z wkładkami dedykowanymi dla przekroju 10 mm². Przed zaciskaniem starannie odizolować przewód na długość wynikającą z głębokości końcówki. Moment dokręcania śruby M8 oraz przekrój przewodu dobrać zgodnie z dokumentacją techniczną producenta. Po zamontowaniu sprawdzić wytrzymałość mechaniczną połączenia – nie powinno być luzów ani przesunięć.

FAQ

• Do jakiego przekroju przewodu jest przeznaczona ta końcówka? Końcówka KDR 10/8 jest przeznaczona wyłącznie dla przewodów o przekroju 10 mm².
• Jaki otwór montażowy posiada? Otwór pod śrubę M8, co odpowiada średnicy 8 mm – typowe dla zacisków w aparaturze modułowej i rozdzielnicach.
• Czy końcówka jest odporna na korozję? Standardowe końcówki oczkowe są wykonywane z miedzi elektrolitycznej i poddawane cynowaniu, co zapewnia odporność na utlenianie i dobrą przewodność. W przypadku konkretnego egzemplarza zalecamy sprawdzenie informacji na opakowaniu producenta.
