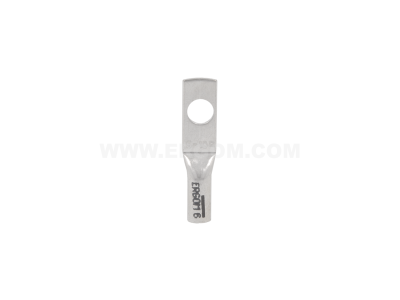

Końcówka oczkowa rurowa KDR 10/6 przekrój: 10mm2, otwór pod śrubę M6 | E11KM-02020100202 Ergom

Alternatywny kod produktu: KDR 10/6 (10 SZT.)

Opis i Kluczowe Cechy

Końcówka oczkowa rurowa KDR 10/6 (symbol E11KM-02020100202) to element stosowany do trwałego i pewnego łączenia przewodów o przekroju 10 mm² z zaciskami śrubowymi M6. Precyzyjny otwór pod śrubę M6 oraz profilowana rurka zaciskana zapewniają niską rezystancję połączenia i mechaniczną wytrzymałość. Dzięki cynowanej powierzchni końcówka jest odporna na korozję, co przedłuża żywotność złącza. To sprawdzone rozwiązanie do profesjonalnych instalacji elektrycznych wymagających zgodności z normami.

• Przekrój przewodu 10 mm²: przeznaczona do przewodów miedzianych linka lub drut o dużym przekroju – idealna do obwodów o podwyższonych wymaganiach prądowych.
• Otwór pod śrubę M6: kompatybilność z popularnymi zaciskami, listwami przyłączeniowymi i szynami – łatwe i pewne mocowanie bez dodatkowych adapterów.
• Konstrukcja rurowa do zaciskania: eliminuje ryzyko luzowania się połączenia pod wpływem wibracji – stała i niezawodna styczność elektryczna.
• Cynowana powierzchnia: ochrona przed utlenianiem i korozją – długotrwała stabilność parametrów elektrycznych nawet w środowisku o podwyższonej wilgotności.
• Symbol E11KM-02020100202: jednoznaczna identyfikacja produktu w systemach magazynowych – ułatwia zamawianie i kontrolę stanów.

Zgodność z Normami

Końcówka oczkowa rurowa KDR 10/6 spełnia wymagania obowiązujących norm europejskich dotyczących końcówek kablowych. Posiada deklarację zgodności CE, co potwierdza jej przydatność do stosowania w instalacjach elektrycznych wykonanych zgodnie z aktualnymi przepisami.

Zastosowanie

Końcówka KDR 10/6 znajduje zastosowanie wszędzie tam, gdzie wymagane jest trwałe, niskooporowe połączenie przewodu o przekroju 10 mm² z elementem wyposażonym w otwór M6. Idealnie sprawdza się w:

• Zaciskaniu przewodów zasilających w rozdzielnicach i szafach sterowniczych – pewne przyłączenie do listew zaciskowych i wyłączników.
• Podłączaniu przewodów do szyn zbiorczych, odgromników i transformatorów – wysoka wytrzymałość mechaniczna połączenia.
• Instalacjach przemysłowych i maszynowych, gdzie występują drgania – konstrukcja zaciskana zapobiega poluzowaniu.
• Montażu w puszkach przyłączeniowych i tablicach bezpiecznikowych zgodnych z normą PN-EN 61439.

Wskazówki Montażowe

Montaż końcówki może być wykonywany wyłącznie przez osoby posiadające odpowiednie kwalifikacje (uprawnienia SEP). Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie i zabezpieczyć obwód przed przypadkowym załączeniem. Do zaciskania używać profesjonalnych narzędzi (zaciskarki) przeznaczonych do końcówek rurowych o przekroju 10 mm². Po zaciśnięciu skontrolować mechaniczną wytrzymałość połączenia – nie powinno być możliwe obrócenie końcówki na przewodzie. Przekrój przewodu musi odpowiadać podanemu 10 mm². Moment dokręcania śruby M6 – zgodnie z dokumentac techniczną danego zacisku.

FAQ

• Jaki przekrój przewodu mogę zastosować z tą końcówką? Końcówka KDR 10/6 została zaprojektowana dla przewodów o przekroju 10 mm² (linka lub drut). Nie należy stosować przewodów o innym przekroju, ponieważ może to skutkować nieprawidłowym zaciśnięciem i wzrostem rezystancji przejścia.
• Czy otwór M6 jest gwintowany? Otwór końcówki jest gładki – służy do przeprowadzenia śruby M6. Samo połączenie realizowane jest przez dociśnięcie końcówki do powierzchni zacisku za pomocą śruby z nakrętką (lub wkręconej bezpośrednio w gwintowany element). Końcówka nie posiada gwintu.
• Czy końcówka nadaje się do pracy w warunkach wilgotnych? Dzięki cynowanej powierzchni końcówka jest odporna na korozję atmosferyczną. Może być stosowana w suchych i umiarkowanie wilgotnych pomieszczeniach. W środowisku o ciągłej wysokiej wilgotności lub agresywnych oparach zaleca się dodatkową ochronę (np. termokurcz, pastę uszczelniającą).
