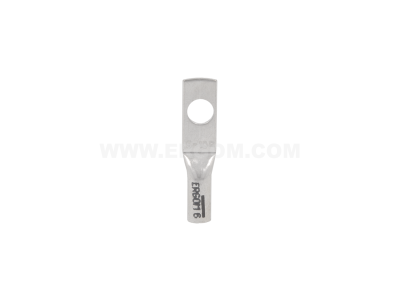

Końcówka oczkowa rurowa KDR 10/6 przekrój: 10mm2, otwór pod śrubę M6 | E11KM-02020100200 Ergom

Opis i Kluczowe Cechy

Końcówka oczkowa rurowa KDR 10/6 to profesjonalny element osprzętu elektroinstalacyjnego, zaprojektowany przez renomowanego producenta ERGOM. Produkt ten został stworzony z myślą o tworzeniu trwałych i bezpiecznych połączeń elektrycznych na żyłach miedzianych wielodrutowych. Przekrój znamionowy wynoszący 10 mm² pozwala na stabilne przesyłanie energii elektrycznej przy zachowaniu minimalnej rezystancji styku, co jest kluczowe w instalacjach o dużym obciążeniu prądowym. Otwór pod śrubę o rozmiarze M6 umożliwia pewne przytwierdzenie końcówki do szyn prądowych lub zacisków aparatury modułowej. Wykonanie z wysokiej jakości miedzi elektrolitycznej, poddanej procesowi cynowania galwanicznego, skutecznie zabezpiecza element przed utlenianiem i korozją, co znacząco wydłuża żywotność całego układu połączeniowego.

Zgodność z Normami

Produkt spełnia rygorystyczne wymagania techniczne stawiane osprzętowi do kabli i przewodów. Zastosowanie miedzi o wysokiej czystości gwarantuje parametry przewodzenia zgodne z normami branżowymi. Końcówki serii KDR są projektowane tak, aby po prawidłowym zaprasowaniu zapewniały wytrzymałość mechaniczną połączenia oraz stabilność termiczną, co jest niezbędne w profesjonalnych rozdzielnicach i szafach sterowniczych pracujących w trybie ciągłym.

Zastosowanie

Końcówka KDR 10/6 znajduje szerokie zastosowanie w sektorze przemysłowym oraz elektroenergetycznym. Jest idealnym rozwiązaniem do:

• Zakańczania przewodów typu linka w szafach sterowniczych i rozdzielnicach niskiego napięcia.
• Podłączania odbiorników mocy do szyn zbiorczych w instalacjach przemysłowych.
• Systemów zasilania awaryjnego i banków energii, gdzie wymagana jest wysoka niezawodność styku.
• Instalacji fotowoltaicznych oraz systemów automatyki budynkowej.

Wskazówki Montażowe

Aby zapewnić najwyższą jakość połączenia, należy przestrzegać następujących zasad montażu:

• Przewód o przekroju 10 mm² należy odizolować na długości odpowiadającej części rurkowej końcówki.
• Do zaprasowania należy używać wyłącznie dedykowanych prasek matrycowych (sześciokątnych lub wgnieceniowych) dostosowanych do rozmiaru 10 mm².
• Należy upewnić się, że wszystkie druty linki znajdują się wewnątrz tulejki przed rozpoczęciem procesu prasowania.
• Połączenie śrubowe M6 powinno zostać dokręcone z odpowiednim momentem obrotowym, zgodnie z dokumentacją techniczną urządzenia, do którego montowana jest końcówka.

FAQ

• Czy końcówka KDR 10/6 nadaje się do przewodów aluminiowych? Nie, końcówki rurowe miedziane serii KDR są przeznaczone wyłącznie do łączenia przewodów miedzianych.
• Czy wymagane jest stosowanie pasty stykowej? Przy standardowych warunkach wewnątrz budynków nie jest to wymagane dzięki powłoce cynowanej, jednak w środowiskach agresywnych chemicznie można rozważyć dodatkowe zabezpieczenie.
• Jaki typ praski jest zalecany? Producent zaleca stosowanie profesjonalnych narzędzi ERGOM dedykowanych do końcówek rurowych, co gwarantuje uzyskanie pełnej wytrzymałości mechanicznej.
