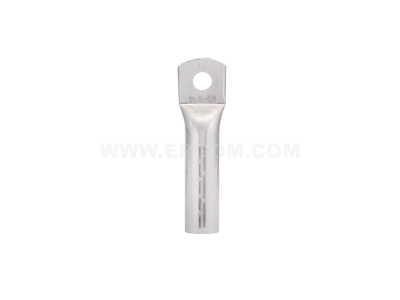

Końcówka oczkowa rurowa KDAC 70/8 przekrój: 70mm2, otwór pod śrubę M8 /100 | E12KA-01030301700 Ergom

Alternatywny kod produktu: KDAC 70/8 (100 SZT.)

Opis i Kluczowe Cechy

Końcówka oczkowa rurowa KDAC 70/8 (symbol E12KA-01030301700) przeznaczona jest do zakańczania przewodów o przekroju 70 mm² i łączenia ich z elementami instalacji za pomocą połączeń śrubowych M8. Wykonana z aluminium, zapewnia wytrzymałość mechaniczną i niską rezystancję styku. Montaż odbywa się przez zaciśnięcie na kablu przy użyciu praski, co gwarantuje trwałe i powtarzalne połączenie.

• Przekrój 70 mm²: umożliwia bezpieczne zakończenie przewodów o dużym przekroju, stosowanych w instalacjach przemysłowych i energetycznych.
• Otwór pod śrubę M8: kompatybilność z typowymi zaciskami i szynami, ułatwia szybki i pewny montaż.
• Materiał aluminiowy: odporność na korozję i lekkość konstrukcji, co wydłuża żywotność połączenia w zmiennych warunkach środowiskowych.
• Wykonanie rurowe: konstrukcja ułatwiająca prawidłowe odkształcenie podczas zaciskania, zapewniająca niską rezystancję przejścia.
• Montaż przez zaciskanie praską: gwarantuje powtarzalną siłę zacisku i stabilne połączenie elektryczne, zgodne z wymaganiami instalacyjnymi.

Zgodność z Normami

Produkt jest zgodny z europejskimi normami bezpieczeństwa oraz posiada certyfikat CE. Wykonany zgodnie ze standardami DIN, stosowanymi w branży elektroinstalacyjnej.

Zastosowanie

Końcówka oczkowa KDAC 70/8 znajduje zastosowanie wszędzie tam, gdzie wymagane jest trwałe i bezpieczne zakończenie przewodów aluminiowych lub miedziano-aluminiowych o dużym przekroju, szczególnie w układach zasilania i dystrybucji energii.

• Łączenie przewodów z szynami zbiorczymi w rozdzielnicach głównych i podrozdzielnicach.
• Zakończanie kabli w instalacjach przemysłowych, w tym w układach sterowania i zasilania maszyn.
• Montaż w systemach zasilania awaryjnego i rozdzielnicach energetycznych.
• Stosowanie w obwodach o dużym obciążeniu prądowym, gdzie wymagana jest niska rezystancja połączenia.

Wskazówki Montażowe

Montaż końcówki powinien być przeprowadzany przez wykwalifikowany personel elektryczny. Przed przystąpieniem do prac należy bezwzględnie odłączyć napięcie. Końcówkę nakłada się na odizolowany koniec przewodu o przekroju 70 mm², a następnie zaciska przy użyciu odpowiedniej praski ręcznej lub hydraulicznej z matrycą dopasowaną do średnicy tulei. Po zaciśnięciu zaleca się sprawdzenie wytrzymałości mechanicznej połączenia. Należy stosować się do zaleceń producenta dotyczących siły zacisku i ewentualnego momentu dokręcania śruby M8.

FAQ

• Jakiego narzędzia użyć do zaciskania końcówki? Do montażu zaleca się praskę ręczną lub hydrauliczną z wymiennymi matrycami, dobraną do średnicy tulei. Niedopuszczalne jest stosowanie młotka lub innych narzędzi udarowych.
• Czy końcówka nadaje się do przewodów miedzianych? Końcówka wykonana jest z aluminium, dlatego przeznaczona jest głównie do przewodów aluminiowych. W przypadku łączenia aluminium z miedzią należy stosować odpowiednie przekładki bimetalowe lub końcówki przeznaczone do tego celu.
• Jaka jest średnica otworu montażowego? Otwór pod śrubę ma średnicę 8 mm (M8), co umożliwia zastosowanie standardowych śrub i podkładek w rozdzielnicach i szynach zbiorczych.
