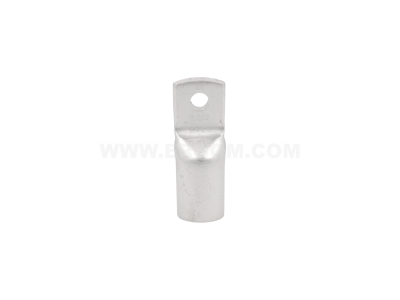

Końcówka oczkowa rurowa Cu KORW 95/6 przekrój: 95mm2, otwór pod śrubę M6 /10 | E11KM-01020701900 Ergom

Alternatywny kod produktu: KORW 95/6 (10 SZT.)

Opis i Kluczowe Cechy

Końcówka oczkowa rurowa Cu KORW 95/6 (symbol E11KM-01020701900) przeznaczona jest do zakańczania przewodów o przekroju 95 mm² i łączenia ich z punktami odbiorczymi za pomocą śruby M6. Wykonana z miedzi pokrytej cyną, zapewnia niską rezystancję połączenia oraz skuteczną ochronę przed korozją. Zwężona konstrukcja ułatwia montaż w ograniczonej przestrzeni, a zaciskanie praską gwarantuje mechaniczną trwałość styku.

• Przekrój przewodu 95 mm²: przeznaczona do dużych obciążeń prądowych, minimalizuje spadki napięcia na złączu.
• Otwór pod śrubę M6: kompatybilność z typowymi listwami zaciskowymi, szynami i odłącznikami.
• Miedź cynowana: wysoka przewodność elektryczna połączona z odpornością na utlenianie i korozję.
• Montaż przez zaciskanie: trwałe i powtarzalne połączenie, odporne na wibracje i zmiany temperatury.
• Zwężony kształt oczka: ułatwia prowadzenie przewodu w gęstej zabudowie rozdzielnicy.

Zgodność z Normami

Końcówka KORW 95/6 jest zgodna z europejskimi standardami dotyczącymi złączy kablowych oraz posiada oznaczenie CE. Produkt podlega wymaganiom normy DIN 46234 w zakresie wymiarów i właściwości mechanicznych oczek rurowych. Zaleca się stosowanie z narzędziami zaciskowymi spełniającymi wymogi normy IEC/EN 60947-1.

Zastosowanie

Końcówka oczkowa KORW 95/6 znajduje zastosowanie w systemach dystrybucji energii oraz sterowania, gdzie wymagane jest pewne połączenie przewodów o dużym przekroju z elementami aparatury:

• Podłączanie przewodów zasilających do wyłączników głównych i rozłączników bezpiecznikowych.
• Łączenie kabli z szynami zbiorczymi w rozdzielnicach głównych i podrozdzielniach.
• Montaż w układach automatyki przemysłowej – przyłącza styczników, przekaźników i transformatorów.
• Instalacje fotowoltaiczne i systemy magazynowania energii – bezpieczne zakończenie przewodów DC.

Wskazówki Montażowe

Montaż końcówki może być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP, po bezwzględnym odłączeniu napięcia. Przed zaciskaniem należy zdjąć izolację przewodu na długość zgodną z zaleceniami producenta końcówki. Użyj praski z matrycą dobraną do przekroju 95 mm² oraz kształtu oczka. Siła zacisku powinna być zgodna z dokumentacją narzędzia. Po zaciśnięciu sprawdź wytrzymałość mechaniczną połączenia poprzez lekkie pociągnięcie. Dobierz przekrój przewodu minimalnie 95 mm², aby zapewnić pełną powierzchnię styku. Połączenie śrubowe dokręć momentem określonym w karcie montażowej aparatu.

FAQ

• Jakiego narzędzia użyć do zaciskania tej końcówki? Końcówkę KORW 95/6 należy zaciskać praską hydrauliczną lub mechaniczną z wymiennymi matrycami. Matryce muszą odpowiadać przekrojowi 95 mm² oraz typowi oczka (rurowe). W przypadku braku danych producenta praski stosuj siłę określoną w instrukcji narzędzia.
• Czy końcówka nadaje się do przewodów linkowych? Tak, końcówka jest przystosowana do przewodów miedzianych linkowych klasy 2 (wg IEC 60228) o przekroju 95 mm². Przed zaciskaniem zaleca się skręcenie lub uprzednie uformowanie żył w celu uzyskania równomiernego wypełnienia tulejki.
• Jaka jest odporność na korozję powłoki cynowanej? Powłoka cynowana zapewnia standardową ochronę przed utlenianiem i działaniem wilgoci w warunkach wewnętrznych. Nie jest zalecana do środowisk silnie agresywnych chemicznie – w takich przypadkach należy stosować końcówki z dodatkową powłoką niklową lub srebrną.
