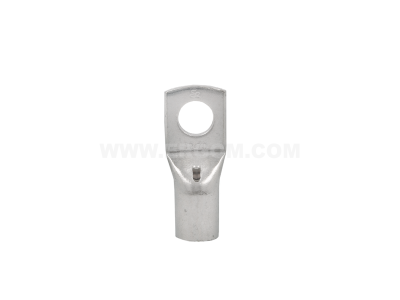

Końcówka oczkowa rurowa Cu KORO 4/5 przekrój: 4mm2, otwór pod śrubę M5 (opak 100szt) | E11KM-01020199770 Ergom

Alternatywny kod produktu: KORo 4/5 (100 SZT.)

Opis i Kluczowe Cechy

Końcówka oczkowa rurowa Cu KORO 4/5 (symbol E11KM-01020199770) to element łączeniowy przeznaczony do zaciskania na przewodach o przekroju 4 mm². Wykonana z miedzi galwanicznie cynowanej, zapewnia niską rezystancję styku i odporność na korozję. Otwór montażowy M5 umożliwia pewne połączenie z zaciskami śrubowymi aparatury. Opakowanie zawiera 100 sztuk, co ułatwia zaopatrzenie w większych instalacjach.

• Materiał miedź cynowana: doskonała przewodność elektryczna i ochrona antykorozyjna, co przekłada się na trwałe i bezawaryjne połączenia.
• Przekrój 4 mm²: dedykowany do przewodów o takim polu przekroju – zacisk gwarantuje powtarzalną siłę docisku i stabilny kontakt.
• Otwór pod śrubę M5: pasuje do standardowych zacisków śrubowych w aparaturze modułowej, stycznikach, listwach przyłączeniowych.
• Opakowanie 100 sztuk: ekonomiczne i praktyczne rozwiązanie dla instalatorów, pozwala na kompleksowe wykonanie wielu połączeń.
• Konstrukcja rurowa (oczkowa): umożliwia szybkie i pewne zaciskanie za pomocą dedykowanych narzędzi, zapewniając wysoką wytrzymałość mechaniczną.

Zgodność z Normami

Końcówki oczkowe produkowane są zgodnie z obowiązującymi normami europejskimi i standardami DIN dotyczącymi końcówek kablowych. Posiadają certyfikat CE, co potwierdza ich bezpieczeństwo użytkowania w instalacjach niskiego napięcia.

Zastosowanie

Końcówka oczkowa rurowa KORO 4/5 znajduje zastosowanie wszędzie tam, gdzie wymagane jest trwałe i bezpieczne połączenie przewodu z zaciskiem śrubowym. Sprawdzi się w instalacjach przemysłowych, komercyjnych oraz domowych.

• Podłączanie przewodów do zacisków styczników, wyłączników nadprądowych i rozłączników.
• Łączenie przewodów w rozdzielnicach elektrycznych na listwach zaciskowych i szynach.
• Tworzenie punktów odgałęźnych w szafach sterowniczych i automatyce budynkowej.
• Montaż przyrządów pomiarowych i urządzeń wymagających pewnego styku śrubowego.

Wskazówki Montażowe

Montaż końcówek oczkowych może być wykonywany wyłącznie przez osoby posiadające odpowiednie kwalifikacje (uprawnienia SEP) przy bezwzględnie odłączonym napięciu. Do zaciskania należy użyć profesjonalnej zaciskarki z matrycą dedykowaną dla przekroju 4 mm² (zgodnie z instrukcją narzędzia). Przed zaciskaniem trzeba odizolować przewód na długość odpowiadającą głębokości tulejki. Po zaciśnięciu sprawdzić siłę połączenia – końcówka nie powinna przesuwać się wzdłuż przewodu. Przekrój przewodu musi być zgodny z oznaczeniem – 4 mm². Śrubę w zacisku dokręcać momentem podanym w dokumentacji producenta aparatu (np. 1,2–1,5 Nm dla M5).

FAQ

• Jakiego narzędzia użyć do zaciskania końcówki? Należy stosować zaciskarkę ręczną lub hydrauliczną z matrycą profilową przeznaczoną do tulejkowych końcówek rurowych o przekroju 4 mm². Przykładowe modele: KORO, Weidmüller, Klauke (z odpowiednią wkładką).
• Czy końcówka nadaje się do przewodów linkowych? Tak, końcówka rurowa jest przeznaczona zarówno do przewodów linkowych, jak i wielodrutowych. Ważne, aby przed zaciskaniem nie stosować lutowania ani past – czysta miedź zapewnia najlepszy kontakt.
• Jaki otwór pod śrubę ma końcówka? Otwór ma średnicę 5 mm (M5). Pasuje do śrub, wkrętów lub szpilek o gwincie M5, stosowanych standardowo w aparaturze elektrycznej.
