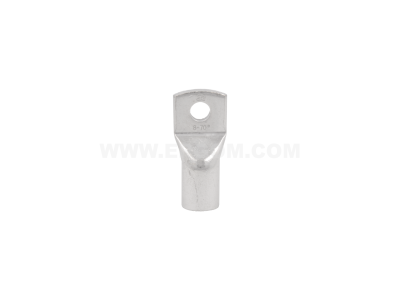

Końcówka oczkowa rurowa Cu, KOR 70/8 przekrój: 70mm2, otwór pod śrubę M8 /10 | E11KM-01020105302 Ergom

Alternatywny kod produktu: KOR 70/8 (10 SZT.)

Opis i Kluczowe Cechy

Końcówka oczkowa rurowa miedziana (Cu) oznaczona symbolem E11KM-01020105302, typu KOR 70/8, przeznaczona do przewodów o przekroju 70 mm². Otwór pod śrubę M8 umożliwia trwałe i bezpieczne przykręcenie do szyn, listew zaciskowych lub aparatów modułowych. Wykonanie z miedzi zapewnia niską rezystancję styku i odporność na korozję.

• Przekrój 70 mm²: obsługa przewodów o dużym przekroju – idealna do obwodów głównych i zasilających w instalacjach przemysłowych i budynkowych.
• Otwór montażowy M8: kompatybilność z typowymi śrubami i szynami – szybki montaż w rozdzielnicach i szafach sterowniczych.
• Materiał miedź (Cu): doskonała przewodność elektryczna i cieplna, minimalizująca straty mocy oraz ryzyko przegrzewania się połączeń.
• Kształt oczkowy rurowy (KOR): pewne połączenie śrubowe po wcześniejszym zaciskaniu na przewodzie – wysoka odporność na wibracje i obciążenia mechaniczne.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z ogólnymi wymaganiami norm europejskich dla złączek kablowych. Posiada certyfikat CE potwierdzający spełnienie zasadniczych wymogów bezpieczeństwa i kompatybilności. Szczegółowe parametry wytrzymałości mechanicznej i elektrycznej podlegają deklaracji producenta.

Zastosowanie

Końcówka oczkowa KOR 70/8 służy do niezawodnego przyłączania przewodów miedzianych w miejscach wymagających połączenia śrubowego. Stosowana jest w instalacjach elektrycznych, gdzie liczy się mała rezystancja styku i odporność na długotrwałe obciążenia.

• Przyłączanie przewodów zasilających do styczników, wyłączników głównych i bezpieczników w rozdzielnicach przemysłowych.
• Tworzenie połączeń uziemiających i wyrównawczych w szafach sterowniczych i instalacjach odgromowych.
• Stosowanie w tablicach rozdzielczych budynków mieszkalnych i użyteczności publicznej przy obwodach o dużym przekroju (np. WLZ, piony).
• Montaż w układach automatyki i sterowania, gdzie przewody o przekroju 70 mm² zasilają silniki lub zasilacze UPS.

Wskazówki Montażowe

Montaż końcówki może być wykonywany wyłącznie przez personel posiadający odpowiednie uprawnienia SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie i zabezpieczyć obwód przed przypadkowym załączeniem. Do osadzenia końcówki na przewodzie stosować profesjonalne narzędzia do zaciskania (tłoczek) zgodnie z instrukcją producenta. Przekrój i typ przewodu (linka miedziana) muszą być dopasowane do wartości 70 mm². Po zaciśnięciu dokręcić śrubę momentem zalecanym w dokumentacji technicznej – zwykle w zakresie 20–30 Nm dla M8. Wszelkie prace wykonywać z zachowaniem zasad bezpieczeństwa i norm ochrony przeciwporażeniowej.

FAQ

• Do jakiego typu przewodu można stosować tę końcówkę? Końcówka KOR 70/8 przeznaczona jest wyłącznie do przewodów miedzianych (linka) o przekroju 70 mm². Nie stosować do przewodów aluminiowych ani o innym przekroju.
• Jaki otwór pod śrubę posiada końcówka? Końcówka wyposażona jest w otwór montażowy o średnicy 8 mm (M8). Umożliwia to przykręcenie do standardowych szyn oraz listew zaciskowych z gwintem M8.
• Czy końcówka wymaga lutowania? Nie. Jest to końcówka do zaciskania (rurowa). Po zdjęciu izolacji z przewodu na odpowiednią długość należy wsunąć koniec linki do tulejki i zaciśnąć za pomocą praski hydraulicznej lub szczęk zaciskowych. Lutowanie nie jest wymagane ani zalecane.
