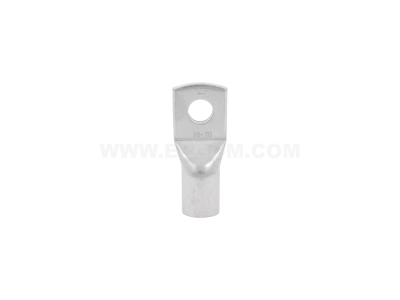

Końcówka oczkowa rurowa Cu, KOR 70/10 przekrój: 70mm2, otwór pod śrubę M10 /100 | E11KM-01020105400 Ergom

Opis i Kluczowe Cechy

Końcówka oczkowa rurowa KOR 70/10 marki ERGOM to profesjonalny element osprzętu elektroinstalacyjnego, zaprojektowany z myślą o tworzeniu trwałych i bezpiecznych połączeń elektrycznych. Produkt charakteryzuje się przekrojem znamionowym wynoszącym 70 mm², co pozwala na stabilne przesyłanie wysokich prądów w wymagających instalacjach przemysłowych i energetycznych. Wykonanie z wysokiej jakości miedzi elektrolitycznej gwarantuje doskonałą przewodność elektryczną, a proces cynowania galwanicznego skutecznie zabezpiecza element przed utlenianiem oraz korozją, co jest kluczowe w trudnych warunkach środowiskowych. Otwór pod śrubę o rozmiarze M10 zapewnia precyzyjne dopasowanie do szyn prądowych i zacisków aparatury.

• Materiał: Miedź (Cu) pokryta warstwą cyny dla zwiększonej odporności korozyjnej.
• Przekrój: 70 mm² dedykowany do grubych przewodów wielodrutowych.
• Rozmiar oczka: M10, idealny do standardowych połączeń śrubowych.
• Technologia: Rurowa konstrukcja zapewniająca optymalny styk po zaprasowaniu.

Zgodność z Normami

Produkt został wykonany zgodnie z rygorystycznymi standardami jakościowymi, co potwierdza jego przydatność w profesjonalnych instalacjach niskiego i średniego napięcia. Wykorzystanie miedzi o wysokiej czystości oraz precyzyjne cynowanie spełniają wymagania techniczne stawiane komponentom przeznaczonym do pracy pod dużym obciążeniem. Końcówki ERGOM są powszechnie uznawane przez inspektorów nadzoru za komponenty gwarantujące długowieczność połączenia bez wzrostu rezystancji stykowej.

Zastosowanie

Końcówka KOR 70/10 znajduje szerokie zastosowanie w sektorze elektroenergetycznym oraz automatyce przemysłowej. Jest niezastąpiona przy zakańczaniu żył miedzianych kabli i przewodów, które następnie są łączone z rozdzielnicami, szynami zbiorczymi, transformatorami czy silnikami dużej mocy. Dzięki swojej wytrzymałości mechanicznej, produkt doskonale sprawdza się w miejscach narażonych na drgania oraz w instalacjach o wysokim natężeniu prądu, gdzie pewność styku jest priorytetem dla bezpieczeństwa przeciwpożarowego.

Wskazówki Montażowe

Aby zapewnić najwyższą jakość połączenia, montaż końcówki powinien odbywać się przy użyciu profesjonalnych narzędzi. Należy postępować zgodnie z poniższymi wytycznymi:

• Przygotowanie przewodu: Izolację należy zdjąć na długości odpowiadającej części rurkowej końcówki, uważając, aby nie uszkodzić poszczególnych drutów żyły.
• Dobór narzędzi: Do zaprasowania należy użyć praski hydraulicznej lub mechanicznej z matrycami dobranymi do przekroju 70 mm².
• Proces zaciskania: Należy wykonać odpowiednią liczbę zaciśnięć (zgodnie z zaleceniami producenta narzędzi), zaczynając od strony oczka w kierunku izolacji przewodu.
• Kontrola: Po zaprasowaniu należy upewnić się, że przewód jest stabilnie osadzony, a połączenie nie wykazuje luzów.

FAQ

1. Czy końcówkę KOR 70/10 można stosować z przewodami aluminiowymi?
Nie, końcówki miedziane cynowane są przeznaczone wyłącznie do przewodów miedzianych. Do przewodów aluminiowych należy stosować końcówki aluminiowe lub bimetaliczne, aby uniknąć zjawiska korozji elektrochemicznej.

2. Jaki jest cel cynowania końcówki miedzianej?
Cynowanie chroni miedź przed utlenianiem (powstawaniem patyny), co pozwala na zachowanie niskiej rezystancji połączenia przez wiele lat, nawet w wilgotnym środowisku.

3. Czy do zaprasowania wystarczą zwykłe kombinerki?
Zdecydowanie nie. Przy przekroju 70 mm² konieczne jest użycie profesjonalnej praski z odpowiednimi matrycami, aby uzyskać połączenie gazoszczelne i wytrzymałe mechanicznie.
