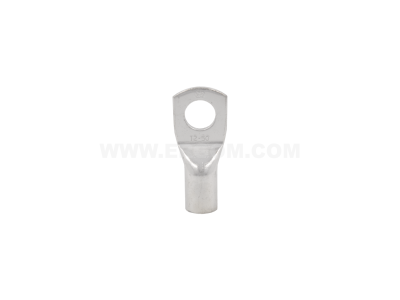

Końcówka oczkowa rurowa Cu, KOR 50/12 przekrój: 50mm2, otwór pod śrubę M12 /10 | E11KM-01020104802 Ergom

Alternatywny kod produktu: KOR 50/12 (10 SZT.)

Opis i Kluczowe Cechy

Końcówka oczkowa rurowa miedziana (Cu) o symbolu E11KM-01020104802, oznaczona jako KOR 50/12, przeznaczona jest do trwałego i pewnego łączenia przewodów o dużym przekroju z zaciskami śrubowymi. Przekrój 50 mm² i otwór pod śrubę M12 czynią ją odpowiednim rozwiązaniem w instalacjach wymagających niskiej rezystancji połączenia i wysokiej mechanicznej wytrzymałości.

• Przekrój 50 mm²: Umożliwia podłączenie przewodów o znacznym obciążeniu prądowym, minimalizując spadki napięcia i straty energetyczne.
• Otwór pod śrubę M12: Zapewnia kompatybilność z powszechnie stosowanymi śrubami o średnicy 12 mm, co ułatwia montaż w szynach zbiorczych i zaciskach aparatury.
• Materiał – miedź (Cu): Gwarantuje doskonałą przewodność elektryczną oraz odporność na korozję, co przekłada się na długą żywotność połączenia.
• Wykonanie rurowe (cylindryczne): Umożliwia prawidłowe i powtarzalne zaciśnięcie za pomocą specjalistycznych narzędzi, zapewniając trwałe połączenie bez ryzyka luzowania.
• Oznaczenie KOR 50/12: Ułatwia identyfikację końcówki w projekcie i podczas montażu, eliminując pomyłki.

Zgodność z Normami

Końcówka oczkowa rurowa została wyprodukowana zgodnie z obowiązującymi normami europejskimi dla złączek miedzianych. Posiada certyfikat CE, potwierdzający spełnienie wymogów bezpieczeństwa i jakości.

Zastosowanie

Końcówka oczkowa KOR 50/12 znajduje zastosowanie w instalacjach elektrycznych niskiego napięcia, gdzie wymagane jest pewne i niskooporowe połączenie przewodów o dużym przekroju. Służy do:

• Podłączania przewodów zasilających do szyn zbiorczych w rozdzielnicach głównych i podrozdzielnicach.
• Montażu na zaciskach wyłączników, styczników i innych urządzeń modułowych z przyłączem śrubowym M12.
• Wykonywania połączeń w instalacjach przemysłowych, systemach energetycznych oraz w automatyce budynkowej.
• Stosowania w obwodach prądu przemiennego i stałego, gdzie wymagana jest pełna przewodność miedzi.

Wskazówki Montażowe

Montaż końcówki oczkowej powinien być przeprowadzany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z zasadami bezpieczeństwa. Przed rozpoczęciem prac bezwzględnie odłącz napięcie. Do zaciskania stosuj odpowiednie narzędzia (zaciskarki mechaniczne lub hydrauliczne) zgodnie z zaleceniami producenta, aby uzyskać prawidłowe odkształcenie tulei. Moment dokręcania śruby M12 powinien być zgodny z dokumentacją techniczną urządzenia lub normą dla danego zacisku. Przekrój przewodu (50 mm²) dobierz tak, aby końcówka była odpowiednio dopasowana – nie stosuj do przewodów o mniejszym lub większym przekroju.

FAQ

• Do jakiego przekroju kabla przeznaczona jest ta końcówka? Końcówka KOR 50/12 dedykowana jest do przewodów miedzianych o przekroju 50 mm².
• Jaka średnica otworu pod śrubę? Otwór ma średnicę 12 mm, co odpowiada śrubie M12.
• Czy do montażu potrzebne jest specjalne narzędzie? Tak, do prawidłowego zaciskania końcówki rurowej wymagana jest zaciskarka mechaniczna lub hydrauliczna z odpowiednimi matrycami. Nie zaleca się lutowania ani użycia zwykłych szczypiec.
