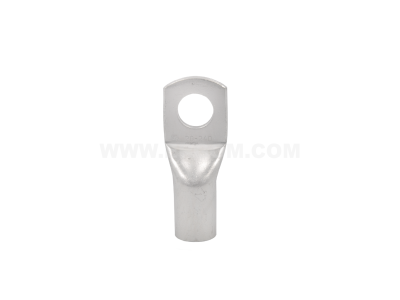

Końcówka oczkowa rurowa Cu, KOR 4/5 przekrój: 4mm2, otwór pod śrubę M5 | E11KM-01020101450 Ergom

Alternatywny kod produktu: KOR 4/5 (100 SZT.)

Opis i Kluczowe Cechy

Końcówka oczkowa rurowa wykonana z miedzi (Cu) o symbolu E11KM-01020101450 to element łączeniowy do przewodów o przekroju 4 mm² z otworem montażowym M5. Przeznaczona do trwałego i pewnego połączenia kabli z zaciskami śrubowymi w rozdzielnicach, szafach sterowniczych i innych instalacjach elektrycznych. Precyzyjnie dobrany rozmiar otworu i tulejki zapewnia stabilne połączenie mechaniczne i elektryczne.

• Materiał: miedź (Cu): wysoka przewodność elektryczna i odporność na korozję, gwarantująca niską rezystancję połączenia i długą żywotność.
• Przekrój przewodu: 4 mm²: dedykowana do przewodów o polu przekroju 4 mm² – optymalna średnica tulejki zapewnia pewne zaciśnięcie bez ryzyka przerwania żył.
• Otwór montażowy M5: pasuje do śrub i zacisków z gwintem M5, umożliwiając szybkie i standardowe mocowanie na listwach lub przyłączach aparatury.
• Typ: oczkowa rurowa (KOR 4/5): kształt oczka z tulejką rurową ułatwia wprowadzenie przewodu i pewne zaciśnięcie narzędziem zaciskowym – zgodna z powszechną serią KOR.
• Symbol: E11KM-01020101450: indywidualny kod producenta ułatwiający identyfikację i zamówienie właściwego elementu.

Zgodność z Normami

Końcówka została wyprodukowana zgodnie z europejskimi normami dotyczącymi osprzętu kablowego oraz standardami DIN. Posiada oznaczenie CE, co potwierdza spełnienie wymogów dyrektyw Unii Europejskiej. Zalecamy stosowanie zgodnie z obowiązującymi przepisami instalacyjnymi (np. PN-HD 60364).

Zastosowanie

Końcówka oczkowa rurowa Cu 4 mm² M5 znajduje zastosowanie w profesjonalnych instalacjach elektrycznych i automatyce przemysłowej, wszędzie tam, gdzie wymagane jest trwałe, niskorezystancyjne połączenie przewodu z zaciskiem śrubowym.

• Łączenie przewodów ochronnych (PE) lub neutralnych (N) na listwach zaciskowych w rozdzielnicach.
• Podłączanie przewodów do aparatury modułowej (wyłączniki, styczniki, przekładniki) w szafach sterowniczych.
• Zaciskanie na przewodach w instalacjach oświetleniowych, grzewczych i siłowych.
• Stosowanie w układach automatyki budynkowej i przemysłowej – np. przy podłączaniu czujników, siłowników i modułów I/O.

Wskazówki Montażowe

Montaż końcówki powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, z zachowaniem zasad bezpieczeństwa. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie. Końcówkę zaciska się na odizolowanym przewodzie odpowiednią praską (np. zaciskarką do tulejek rurowych) – siła zacisku musi być zgodna z zaleceniami producenta narzędzia. Dobór przekroju przewodu musi odpowiadać parametrom końcówki (4 mm²). Po zaciśnięciu sprawdzić wytrzymałość mechaniczną. Przykręcenie końcówki do zacisku śrubowego wykonuje się momentem dokręcania zalecanym przez producenta aparatu lub listwy – unikać nadmiernej siły, która może uszkodzić gwint.

FAQ

• Z jakiego materiału wykonana jest końcówka? Końcówka jest wykonana z miedzi elektrolitycznej (Cu) – zapewnia doskonałą przewodność i odporność na utlenianie.
• Do jakiego przekroju przewodu jest przeznaczona? Model KOR 4/5 przeznaczony jest do przewodów o przekroju 4 mm² (średnica tulejki dostosowana do tego przekroju).
• Czy końcówka nadaje się do przewodów linkowych? Tak, końcówki oczkowe rurowe są dedykowane do przewodów linkowych (wielożyłowych/wielodrutowych) – po zaciśnięciu tworzą pewne, wodoszczelne połączenie (w przypadku tulejek zaciskanych na całej długości).
