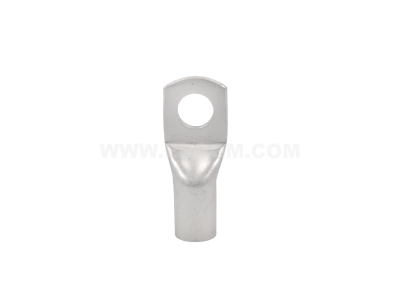

Końcówka oczkowa rurowa Cu, KOR 4/4 przekrój: 4mm2, otwór pod śrubę M4 | E11KM-01020101360 Ergom

Alternatywny kod produktu: KOR 4/4 (100 SZT.)

Opis i Kluczowe Cechy

Końcówka oczkowa rurowa Cu KOR 4/4 o symbolu E11KM-01020101360 to profesjonalny element do łączenia przewodów miedzianych o przekroju 4 mm² z zaciskami śrubowymi M4. Wykonana z czystej miedzi, zapewnia niską rezystancję styku i trwałe, odporne na korozję połączenie. Dzięki prostej konstrukcji idealnie sprawdza się w rozdzielnicach, szafach sterowniczych i innych instalacjach wymagających pewnego zacisku mechanicznego i elektrycznego.

• Przekrój 4 mm²: dedykowany do przewodów o tym samym przekroju, gwarantuje pełne wykorzystanie powierzchni styku i minimalizację rezystancji przejścia.
• Otwór pod śrubę M4: uniwersalny wymiar montażowy, zgodny ze standardowymi zaciskami śrubowymi w aparaturze modułowej i rozdzielnicach.
• Materiał – miedź (Cu): wysoka przewodność elektryczna oraz odporność na korozję, co przekłada się na długowieczność połączenia bez utraty jakości styku.
• Wykonanie rurowe: ułatwia wciskanie i zaciskanie na przewodzie, zapewniając powtarzalność montażu przy użyciu standardowych narzędzi zaciskowych.
• Kompaktowe wymiary: końcówka nie zajmuje nadmiarowej przestrzeni na szynie lub w kostce, co ułatwia aranżację gęsto upakowanych szaf sterowniczych.

Zgodność z Normami

Produkt wykonany jest zgodnie z obowiązującymi standardami europejskimi dla końcówek kablowych (seria DIN), co potwierdza oznakowanie CE. Zastosowanie czystej miedzi oraz precyzyjne wymiary gwarantują zgodność z wymaganiami PN-EN 60999-1 (część ogólna dla łączników i złączy).

Zastosowanie

Końcówka oczkowa rurowa KOR 4/4 przeznaczona jest do bezpiecznego i trwałego łączenia przewodów miedzianych z zaciskami śrubowymi we wszelkiego typu instalacjach elektrycznych i sterowniczych.

• Zaciskanie przewodów w zaciskach śrubowych wyłączników nadprądowych, styczników i przekaźników w rozdzielnicach.
• Przyłączanie przewodów do szyn zbiorczych i listew zaciskowych w szafach sterowniczych.
• Tworzenie punktów odgałęźnych oraz łączenie przewodów ochronnych PE i wyrównawczych.
• Montaż w aparaturze modułowej (rozdzielnice piętrowe, rozdzielnice przemysłowe) wymagający szybkiego i pewnego połączenia śrubowego.

Wskazówki Montażowe

Montaż końcówki oczkowej może być wykonywany wyłącznie przez osoby z uprawnieniami SEP (E, D). Przed rozpoczęciem prac należy bezwzględnie odłączyć zasilanie. Do zaciskania używać narzędzi zgodnych z zaleceniami producenta dla przekroju 4 mm² (np. zaciskarka ręczna z odpowiednimi matrycami). Po zaciśnięciu sprawdzić wytrzymałość mechaniczną połączenia. Końcówkę montować na zacisku śrubowym dokręcając momentem zgodnym z dokumentacją techniczną danego urządzenia (np. rozdzielnicy, stycznika). Przekrój przewodu powinien być dostosowany do obciążenia prądowego instalacji.

FAQ

• Do jakich przewodów jest przeznaczona ta końcówka? Końcówka KOR 4/4 służy do zaciskania przewodów miedzianych (linka lub drut) o przekroju 4 mm². Nie nadaje się do przewodów aluminiowych.
• Czy otwór M4 pasuje do śrub ze stali nierdzewnej? Tak, otwór ma standardowy wymiar M4 (średnica nominalna 4 mm). Pasuje do śrub, wkrętów i zacisków śrubowych z gwintem M4, niezależnie od materiału łącznika.
• Czy końcówka jest izolowana / ma tulejkę izolacyjną? To końcówka oczkowa rurowa bez izolacji (typu nieizolowanego). W razie potrzeby można zastosować dodatkowe osłony termokurczliwe lub izolacyjne, aby zabezpieczyć przed zwarciem.
