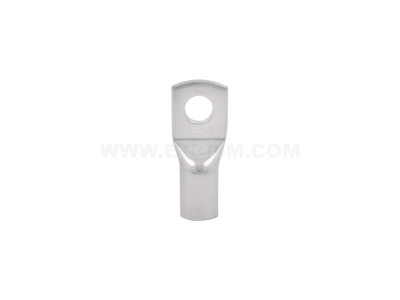

Końcówka oczkowa rurowa Cu, KOR 35/8 przekrój: 35mm2, otwór pod śrubę M8 /100 | E11KM-01020104000 Ergom

Opis i Kluczowe Cechy

Końcówka oczkowa rurowa KOR 35/8 marki ERGOM to profesjonalny element osprzętu elektroinstalacyjnego, zaprojektowany z myślą o tworzeniu trwałych i bezpiecznych połączeń elektrycznych. Produkt charakteryzuje się przekrojem znamionowym wynoszącym 35 mm², co pozwala na stabilne przesyłanie energii w obwodach o dużym obciążeniu prądowym, minimalizując ryzyko przegrzania styku. Wykonanie z wysokiej jakości miedzi elektrolitycznej gwarantuje doskonałą przewodność elektryczną, a proces cynowania galwanicznego skutecznie zabezpiecza element przed utlenianiem i korozją, co jest kluczowe w trudnych warunkach przemysłowych.

• Przekrój znamionowy: 35 mm² – idealny do grubych przewodów wielodrutowych.
• Otwór pod śrubę: M8 – standardowy wymiar pozwalający na montaż do szyn prądowych i aparatury modułowej.
• Materiał: Miedź cynowana galwanicznie – zapewnia wysoką odporność na czynniki atmosferyczne.
• Konstrukcja rurowa: Zwiększa wytrzymałość mechaniczną połączenia po zaprasowaniu.

Zgodność z Normami

Produkt został wykonany zgodnie z rygorystycznymi standardami jakościowymi, co potwierdza jego przydatność w profesjonalnych instalacjach elektroenergetycznych. Końcówki ERGOM serii KOR spełniają wymagania dotyczące rezystancji styków oraz wytrzymałości na rozciąganie, co jest niezbędne do uzyskania certyfikacji i odbiorów technicznych instalacji. Zastosowanie miedzi o wysokiej czystości pozwala na zachowanie parametrów technicznych zgodnych z normami PN-EN, co przekłada się na bezpieczeństwo przeciwpożarowe i bezawaryjną pracę systemu.

Zastosowanie

Końcówka KOR 35/8 znajduje szerokie zastosowanie w sektorze przemysłowym oraz elektroenergetycznym. Jest niezastąpiona przy zakańczaniu żył miedzianych przewodów typu linka, umożliwiając ich pewne połączenie z rozdzielnicami, szynami zbiorczymi oraz zaciskami urządzeń elektrycznych. Specjaliści wykorzystują ten model w budowie szaf sterowniczych, instalacjach fotowoltaicznych o dużej mocy oraz w systemach zasilania awaryjnego. Dzięki otworowi pod śrubę M8, końcówka jest kompatybilna z większością standardowych zacisków śrubowych stosowanych w aparaturze niskiego napięcia.

Wskazówki Montażowe

Aby zapewnić najwyższą jakość połączenia, należy przestrzegać poniższych zaleceń montażowych:

• Przygotowanie przewodu: Izolację należy zdjąć na długości odpowiadającej części rurkowej końcówki, dbając o to, aby nie uszkodzić poszczególnych drucików żyły.
• Dobór narzędzi: Do zaprasowania końcówki należy używać wyłącznie profesjonalnych prasek (ręcznych, hydraulicznych lub pneumatycznych) z matrycami dobranymi do przekroju 35 mm².
• Proces zaciskania: Należy wykonać odpowiednią liczbę zaciśnięć zgodnie z instrukcją producenta narzędzia, zaczynając od strony czołowej końcówki w kierunku izolacji.
• Kontrola: Po zaprasowaniu należy upewnić się, że połączenie jest sztywne, a przewód nie wysuwa się z tulejki.

FAQ

• Czy końcówkę KOR 35/8 można stosować do przewodów aluminiowych? Nie, końcówki miedziane cynowane są przeznaczone wyłącznie do łączenia z przewodami miedzianymi. Do aluminium należy stosować końcówki aluminiowe lub bimetaliczne.
• Jaki moment dokręcania śruby M8 należy zastosować? Moment dokręcania zależy od specyfikacji zacisku urządzenia, do którego montowana jest końcówka. Zazwyczaj dla śrub M8 w technice łączeniowej wynosi on od 15 do 20 Nm.
• Czy cynowanie wpływa na przewodność? Warstwa cyny jest bardzo cienka i nie pogarsza przewodności miedzi, natomiast znacząco poprawia trwałość styku poprzez eliminację zjawiska utleniania powierzchniowego.
