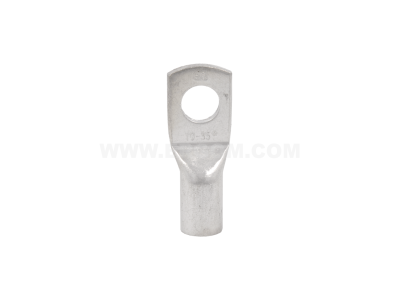

Końcówka oczkowa rurowa Cu, KOR 35/10 przekrój: 35mm2, otwór pod śrubę M10 /100 | E11KM-01020104100 Ergom

Opis i Kluczowe Cechy

Końcówka oczkowa rurowa KOR 35/10 marki ERGOM to profesjonalny element osprzętu elektroinstalacyjnego, zaprojektowany z myślą o tworzeniu trwałych i bezpiecznych połączeń elektrycznych. Produkt charakteryzuje się przekrojem znamionowym wynoszącym 35 mm², co pozwala na stabilne przesyłanie energii w obwodach o dużym obciążeniu prądowym, minimalizując ryzyko przegrzania styku. Wykonanie z wysokiej jakości miedzi elektrolitycznej gwarantuje doskonałą przewodność elektryczną, a dodatkowa warstwa cyny naniesiona galwanicznie skutecznie chroni element przed utlenianiem oraz korozją, co jest kluczowe w trudnych warunkach środowiskowych.

• Przekrój przewodu: 35 mm² – idealny do kabli zasilających i uziemiających.
• Otwór pod śrubę: M10 – zapewnia kompatybilność ze standardowymi szynami prądowymi i zaciskami aparatury.
• Materiał: Miedź cynowana galwanicznie – zwiększona odporność na czynniki zewnętrzne.
• Konstrukcja rurowa: Gwarantuje optymalne przyleganie żył przewodu po zaprasowaniu.

Zgodność z Normami

Produkt został wytworzony zgodnie z rygorystycznymi standardami jakościowymi obowiązującymi w branży elektrotechnicznej. Wykorzystanie miedzi o wysokiej czystości oraz precyzyjne cynowanie sprawiają, że końcówka spełnia wymagania dotyczące rezystancji stykowej oraz wytrzymałości mechanicznej połączeń zaciąganych. Dzięki temu instalacja zachowuje swoje parametry znamionowe przez cały okres eksploatacji, co jest potwierdzone renomą producenta ERGOM.

Zastosowanie

Końcówka KOR 35/10 znajduje szerokie zastosowanie w profesjonalnych instalacjach elektrycznych, automatyce przemysłowej oraz energetyce. Jest niezastąpiona przy zakańczaniu wielodrutowych żył miedzianych (tzw. linki), umożliwiając ich pewne połączenie z rozdzielnicami, szynami zbiorczymi, wyłącznikami mocy oraz innymi elementami aparatury modułowej i przemysłowej. Dzięki otworowi pod śrubę M10, końcówka ta jest często wybierana do budowy systemów uziemiających oraz przyłączy transformatorowych.

Wskazówki Montażowe

Aby zapewnić najwyższą jakość połączenia, należy przestrzegać poniższych zaleceń montażowych:

• Przygotowanie przewodu: Izolację należy zdjąć na długości odpowiadającej części rurkowej końcówki, dbając o to, aby nie uszkodzić poszczególnych drucików żyły.
• Dobór narzędzi: Do zaprasowania należy użyć profesjonalnej praski (ręcznej, hydraulicznej lub pneumatycznej) z matrycami dobranymi do przekroju 35 mm².
• Proces zaciskania: Należy wykonać odpowiednią liczbę zaciśnięć zgodnie z instrukcją narzędzia, zaczynając od strony czoła końcówki w kierunku izolacji kabla.
• Kontrola: Po zaprasowaniu należy upewnić się, że przewód jest trwale osadzony, a połączenie nie wykazuje luzów mechanicznych.

FAQ

• Czy końcówkę KOR 35/10 można stosować do przewodów aluminiowych? Nie, końcówki miedziane cynowane są przeznaczone wyłącznie do łączenia żył miedzianych. Do aluminium należy stosować końcówki aluminiowe lub bimetaliczne.
• Jaki moment dokręcania śruby M10 należy zastosować? Moment dokręcania zależy od specyfikacji zacisku lub szyny, do której montowana jest końcówka. Zazwyczaj dla śrub M10 w połączeniach elektrycznych wynosi on od 25 do 40 Nm.
• Czy cynowanie wpływa na przewodność? Wręcz przeciwnie – cynowanie chroni miedź przed utlenianiem, co w dłuższej perspektywie zapobiega wzrostowi rezystancji styku i utrzymuje wysoką przewodność połączenia.
