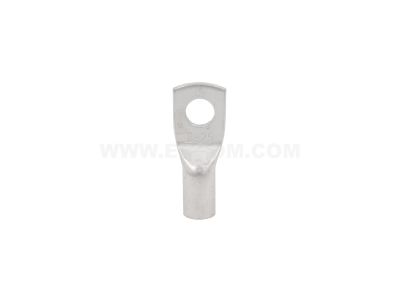

Końcówka oczkowa rurowa Cu, KOR 25/8 przekrój: 25mm2, otwór pod śrubę M8 /100 | E11KM-01020103500 Ergom

Opis i Kluczowe Cechy

Końcówka oczkowa rurowa typu KOR 25/8 marki ERGOM to profesjonalny element osprzętu elektroinstalacyjnego, zaprojektowany z myślą o tworzeniu trwałych i bezpiecznych połączeń elektrycznych. Produkt charakteryzuje się przekrojem znamionowym wynoszącym 25 mm², co pozwala na stabilne przesyłanie energii w instalacjach o dużym obciążeniu prądowym. Wykonanie z wysokiej jakości miedzi elektrolitycznej gwarantuje doskonałą przewodność elektryczną, a proces cynowania galwanicznego skutecznie zabezpiecza element przed utlenianiem oraz korozją, co jest kluczowe w trudnych warunkach eksploatacyjnych.

• Przekrój znamionowy: 25 mm² – idealny do grubych przewodów zasilających.
• Otwór pod śrubę: M8 – standardowy wymiar pozwalający na montaż do szyn prądowych i zacisków aparatury.
• Materiał: Miedź cynowana galwanicznie – zapewnia minimalną rezystancję styku.
• Konstrukcja rurowa: Zwiększa wytrzymałość mechaniczną połączenia po zaprasowaniu.

Zgodność z Normami

Produkt został wykonany zgodnie z rygorystycznymi standardami jakościowymi obowiązującymi w branży elektrotechnicznej. Wykorzystanie miedzi o wysokiej czystości oraz precyzyjne cynowanie sprawiają, że końcówka spełnia wymagania dotyczące rezystancji połączeń oraz wytrzymałości na rozciąganie. Dzięki powtarzalności wymiarowej, końcówki ERGOM są cenione przez prefabrykatorów rozdzielnic za pełną kompatybilność z profesjonalnymi narzędziami do zaciskania.

Zastosowanie

Końcówki oczkowe KOR 25/8 znajdują szerokie zastosowanie w sektorze przemysłowym oraz elektroenergetycznym. Są niezastąpione przy zakańczaniu żył miedzianych przewodów wielodrutowych (linek). Wykorzystuje się je w:

• Budowie i prefabrykacji szaf sterowniczych oraz rozdzielnic niskiego napięcia.
• Podłączaniu silników elektrycznych, transformatorów oraz baterii akumulatorów.
• Instalacjach odgromowych i systemach uziemień.
• Systemach zasilania awaryjnego UPS, gdzie wymagana jest najwyższa pewność styku.

Wskazówki Montażowe

Aby zapewnić optymalne parametry elektryczne i mechaniczne połączenia, należy przestrzegać poniższych zasad montażu:

• Przygotowanie przewodu: Izolację należy zdjąć na długości odpowiadającej części rurkowej końcówki, uważając, aby nie uszkodzić poszczególnych drucików linki.
• Dobór narzędzi: Do zaprasowania należy użyć profesjonalnej praski (ręcznej, hydraulicznej lub pneumatycznej) z matrycami dobranymi do przekroju 25 mm².
• Proces zaciskania: Należy wykonać odpowiednią liczbę zacięć zgodnie z zaleceniami producenta narzędzia, kierując się od strony oczka w kierunku izolacji przewodu.
• Kontrola: Po zaprasowaniu należy upewnić się, że przewód jest trwale osadzony, a połączenie nie wykazuje luzów.

FAQ

1. Czy końcówkę KOR 25/8 można stosować do przewodów aluminiowych?
Nie, końcówki miedziane cynowane są przeznaczone wyłącznie do przewodów miedzianych. Do przewodów aluminiowych należy stosować końcówki aluminiowe lub bimetaliczne (Al-Cu), aby uniknąć zjawiska korozji elektrochemicznej.

2. Jaki moment dokręcania śruby M8 należy zastosować?
Moment dokręcania zależy od klasy śruby oraz materiału zacisku, do którego montowana jest końcówka. Standardowo dla śrub M8 w instalacjach elektrycznych przyjmuje się wartości od 15 do 20 Nm, jednak zawsze należy sprawdzić wytyczne producenta aparatury.

3. Czy cynowanie wpływa na przewodność?
Cynowanie galwaniczne ma na celu ochronę miedzi przed utlenianiem. Choć sama cyna ma nieco niższą przewodność niż czysta miedź, warstwa ta jest na tyle cienka, że nie wpływa negatywnie na parametry pracy, a wręcz poprawia długofalową jakość styku poprzez eliminację tlenków.
