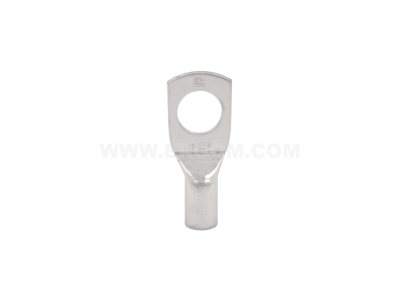

Końcówka oczkowa rurowa Cu, KOR 25/12 przekrój: 25mm2, otwór pod śrubę M12 /100 | E11KM-01020103700 Ergom

Opis i Kluczowe Cechy

Końcówka oczkowa rurowa KOR 25/12 marki ERGOM to profesjonalny element osprzętu elektroinstalacyjnego, zaprojektowany z myślą o tworzeniu trwałych i bezpiecznych połączeń elektrycznych. Produkt został wykonany z wysokiej jakości miedzi elektrolitycznej, co gwarantuje doskonałą przewodność prądową i minimalizuje straty energii na styku. Przekrój znamionowy wynoszący 25 mm² pozwala na stabilne przesyłanie energii w obwodach o dużym obciążeniu prądowym, zapewniając jednocześnie wysoką wytrzymałość mechaniczną połączenia.

• Materiał: Wysokogatunkowa miedź pokryta warstwą cyny, co skutecznie chroni przed utlenianiem i korozją atmosferyczną.
• Konstrukcja: Część rurkowa jest precyzyjnie formowana, co ułatwia wprowadzenie żyły przewodu i zapewnia optymalne przyleganie po zaciśnięciu.
• Otwór montażowy: Przystosowany pod śrubę o rozmiarze M12, co umożliwia pewne mocowanie do szyn prądowych lub zacisków aparatury.
• Trwałość: Proces cynowania galwanicznego zwiększa żywotność końcówki nawet w trudnych warunkach przemysłowych.

Zgodność z Normami

Produkt spełnia rygorystyczne wymagania techniczne stawiane osprzętowi miedzianemu stosowanemu w elektrotechnice. Wykonanie zgodnie ze standardami producenta ERGOM gwarantuje powtarzalność wymiarową oraz wysoką jakość stopu miedzi. Końcówki te są powszechnie stosowane w instalacjach wymagających certyfikowanych komponentów, co zapewnia bezpieczeństwo eksploatacji i zgodność z normami dotyczącymi połączeń prasowanych.

Zastosowanie

Końcówka KOR 25/12 znajduje szerokie zastosowanie w profesjonalnych instalacjach elektroenergetycznych. Jest idealnym rozwiązaniem do zakańczania wielodrutowych żył miedzianych (linek) i łączenia ich z rozdzielnicami, szynami zbiorczymi oraz zaciskami silników elektrycznych. Wykorzystywana jest przez prefabrykatorów rozdzielnic, instalatorów systemów fotowoltaicznych oraz w przemyśle ciężkim, gdzie wymagana jest niezawodność połączeń przy dużych przekrojach kabli.

Wskazówki Montażowe

Aby zapewnić najwyższą jakość połączenia, należy przestrzegać poniższych zaleceń:

• Przygotowanie przewodu: Izolację należy zdjąć na długości odpowiadającej części rurkowej końcówki, dbając o to, aby nie uszkodzić poszczególnych drucików linki.
• Dobór narzędzi: Do montażu należy używać wyłącznie profesjonalnych prasek (ręcznych, hydraulicznych lub pneumatycznych) z matrycami dobranymi do przekroju 25 mm².
• Proces zaciskania: Należy wykonać odpowiednią liczbę zaciśnięć zgodnie z instrukcją narzędzia, co zagwarantuje gazoszczelność styku i odporność na wyrwanie.
• Kontrola: Po zaciśnięciu należy upewnić się, że końcówka stabilnie trzyma się na przewodzie, a śruba M12 zostanie dokręcona z odpowiednim momentem obrotowym.

FAQ

• Czy końcówkę można stosować do przewodów aluminiowych? Nie, końcówki serii KOR są przeznaczone wyłącznie do przewodów miedzianych. Do aluminium należy stosować końcówki Al lub Al-Cu.
• Czy cynowanie jest konieczne? Tak, warstwa cyny chroni miedź przed korozją elektrochemiczną, co jest kluczowe dla zachowania niskiej rezystancji styku przez wiele lat.
• Jaki rozmiar śruby pasuje do tej końcówki? Końcówka posiada otwór o średnicy dostosowanej do śruby M12.
