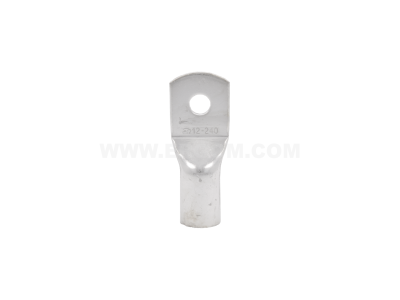

Końcówka oczkowa rurowa Cu, KOR 240/12 przekrój: 240mm2, otwór pod śrubę M12 /10 | E11KM-01020108302 Ergom

Alternatywny kod produktu: KOR 240/12 (10 SZT.)

Opis i Kluczowe Cechy

Końcówka oczkowa rurowa wykonana z miedzi (Cu) o przekroju 240 mm² z otworem M12 to element łączeniowy przeznaczony do trwałego i przewodzącego połączenia przewodów z szyną, zaciskiem lub innym odbiornikiem. Symbol katalogowy E11KM-01020108302. Dzięki dużemu przekrojowi i solidnej konstrukcji zapewnia niską rezystancję styku oraz pewność połączenia w obwodach o znacznym obciążeniu prądowym.

• Przekrój 240 mm²: umożliwia bezpieczne prowadzenie przewodów o dużym przekroju, minimalizując straty mocy i ryzyko przegrzania w punktach łączeniowych.
• Otwór M12 (średnica 12 mm): pasuje do standardowych śrub i szyn z gwintem M12, ułatwiając szybki i pewny montaż.
• Materiał – miedź (Cu): doskonała przewodność elektryczna i cieplna, wysoka odporność na korozję, długa żywotność połączenia.
• Konstrukcja rurowa (tulejka): umożliwia łatwe wprowadzenie żyły przewodu i poprawne zaciśnięcie, co zapewnia powtarzalną jakość połączenia.
• Uniwersalne zastosowanie: dedykowana do przewodów miedzianych o podobnym przekroju, stosowana w rozdzielnicach, szynoprzewodach i przyłączach maszynowych.

Zgodność z Normami

Produkt został wyprodukowany zgodnie z obowiązującymi normami europejskimi dotyczącymi końcówek miedzianych do przewodów. Posiada certyfikat CE, co potwierdza spełnienie wymogów bezpieczeństwa i jakości w obrębie Unii Europejskiej. Stosowanie zgodne z zaleceniami producenta zapewnia trwałe i bezpieczne połączenie elektryczne.

Zastosowanie

Końcówka oczkowa rurowa Cu 240 mm² / M12 przeznaczona jest do wykonywania pewnych połączeń w obwodach o dużym natężeniu prądu. Znajduje zastosowanie w instalacjach przemysłowych, energetycznych oraz w automatyce budynkowej.

• Podłączanie przewodów do szyn zbiorczych w rozdzielnicach głównych i podrozdzielniach.
• Przyłączanie kabli do odłączników, wyłączników głównych i styczników o dużym przekroju przyłączeniowym.
• Montaż przyłączy w systemach dystrybucji energii, np. w szafach sterowniczych i energetycznych.
• Realizacja połączeń w instalacjach fotowoltaicznych, magazynów energii oraz w przyłączach maszyn przemysłowych.

Wskazówki Montażowe

Montaż powinien być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie i upewnij się, że obwód jest odizolowany od źródła zasilania. Do zaciskania stosuj odpowiednią zaciskarkę dostosowaną do przekroju 240 mm² oraz matrycę zgodną z kształtem końcówki. Przewód należy odizolować na długość zgodną z głębokością tulejki, a po włożeniu żyły zaciśnij końcówkę w sposób ciągły, bez przeskoków. Moment dokręcania śruby łączącej końcówkę z szyną dobierz zgodnie z dokumentacją producenta – zbyt mały zwiększa rezystancję, zbyt duży może uszkodzić gwint. Stosuj podkładki i nakrętki o odpowiedniej wytrzymałości (klasa 8.8 lub wyższa). Regularnie kontroluj stan połączeń w eksploatacji.

FAQ

• Czy mogę stosować tę końcówkę do przewodów aluminiowych? Końcówka przeznaczona jest do przewodów miedzianych (Cu). W przypadku przewodów aluminiowych należy stosować dedykowane końcówki aluminiowe lub bimetaliczne, aby uniknąć korozji elektrochemicznej.
• Jaki prąd może przepływać przez końcówkę 240 mm²? Dopuszczalny prąd zależy od wielu czynników: przekroju przewodu, rodzaju izolacji, temperatury otoczenia, sposobu ułożenia. Dla przewodu miedzianego 240 mm² w warunkach standardowych prąd może sięgać około 400-500 A – ostateczne wartości należy sprawdzić w normie instalacyjnej dla konkretnej aplikacji.
• Czy końcówka nadaje się do wielokrotnego użytku? Nie. Końcówka oczkowa rurowa przeznaczona jest do jednorazowego zaciskania. Ponowne użycie mogłoby spowodować osłabienie mechanizmu zacisku i wzrost rezystancji, co grozi przegrzaniem i uszkodzeniem izolacji.
