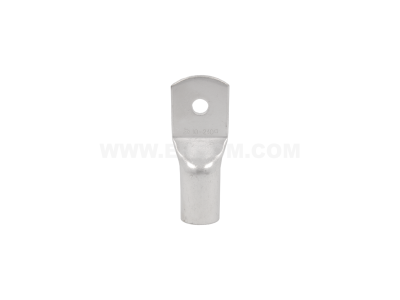

Końcówka oczkowa rurowa Cu, KOR 240/10 przekrój: 240mm2, otwór pod śrubę M10 /10 | E11KM-01020108202 Ergom

Alternatywny kod produktu: KOR 240/10 (10 SZT.)

Opis i Kluczowe Cechy

Końcówka oczkowa rurowa miedziana KOR 240/10 (symbol E11KM-01020108202) to element łączeniowy przeznaczony do zaciskania na przewodach o przekroju 240 mm². Wykonana z miedzi Cu, z otworem pod śrubę M10, zapewnia niezawodne i trwałe połączenie elektryczne w instalacjach wymagających dużych przekrojów kabli. Dzięki precyzyjnemu wykonaniu ułatwia montaż w rozdzielnicach i szynach zbiorczych.

• Materiał – miedź (Cu): Doskonała przewodność elektryczna i odporność na korozję, co gwarantuje niską rezystancję przejścia i długą żywotność połączenia.
• Przekrój przewodu 240 mm²: Umożliwia przyłączanie kabli o największych przekrojach stosowanych w energetyce i przemyśle, pozwalając na bezpieczne przesyłanie wysokich prądów.
• Otwór pod śrubę M10 (10 mm): Standardowy wymiar stosowany w zaciskach szyn i aparatów modułowych – ułatwia szybki i pewny montaż.
• Wykonanie rurowe (oczko): Zapewnia równomierne rozłożenie siły docisku podczas zaciskania, eliminując ryzyko uszkodzenia żyły przewodu.
• Oznaczenie KOR 240/10: Jednoznaczna identyfikacja typu i wymiarów – ułatwia dobór odpowiedniego narzędzia do zaciskania.

Zgodność z Normami

Końcówka spełnia wymagania obowiązujących norm europejskich dla miedzianych końcówek kablowych oraz posiada oznaczenie CE. Zalecany montaż zgodnie z wytycznymi producenta i zasadami sztuki instalacyjnej.

Zastosowanie

Dzięki dużemu przekrojowi i wytrzymałej konstrukcji końcówka KOR 240/10 znajduje zastosowanie w profesjonalnych instalacjach elektroenergetycznych, rozdzielnicach głównych oraz przyłączach odbiorników przemysłowych.

• Przyłączanie kabli zasilających w rozdzielnicach głównych i podrozdzielniach.
• Łączenie przewodów z szynami zbiorczymi w budynkach użyteczności publicznej i obiektach przemysłowych.
• Montaż w polach styczników, wyłączników i odłączników wymagających połączeń o dużym przekroju.
• Stosowanie w instalacjach fotowoltaicznych (DC) oraz przyłączach transformatorów.

Wskazówki Montażowe

Montaż może być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie i upewnić się, że obwód jest wyłączony spod napięcia. Końcówkę należy zaciskać za pomocą odpowiedniej praski hydraulicznej lub mechanicznej, stosując matryce dedykowane do przekroju 240 mm². Po zaciśnięciu sprawdzić poprawność połączenia (brak luzów, równomierny obcis). Moment dokręcania śruby M10 – zgodnie z dokumentacją producenta szyny lub aparatu. Przekrój przewodu musi być zgodny z wymaganym obciążeniem prądowym.

FAQ

• Z jakiego materiału wykonana jest końcówka? Końcówka wykonana jest z miedzi (Cu) – materiału o wysokiej przewodności i odporności na korozję, co zapewnia trwałe połączenie.
• Jaka jest średnica otworu montażowego? Otwór ma średnicę 10 mm, co odpowiada śrubie M10. Dzięki temu końcówka pasuje do standardowych szyn i zacisków w rozdzielnicach.
• Czy do montażu wymagane jest specjalne narzędzie? Tak, do prawidłowego zaciśnięcia końcówki na przewodzie 240 mm² konieczna jest praska z odpowiednią matrycą. Nie należy stosować młotka ani innych metod zastępczych, które mogą uszkodzić izolację lub żyłę.
