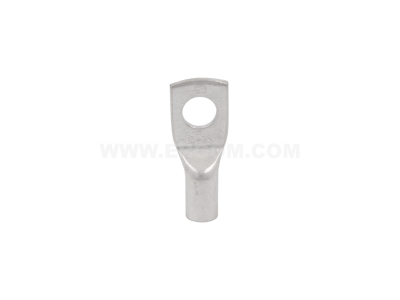

Końcówka oczkowa rurowa Cu, KOR 16/8 przekrój: 16mm2, otwór pod śrubę M8 /100 | E11KM-01020103000 Ergom

Opis i Kluczowe Cechy

Końcówka oczkowa rurowa KOR 16/8 marki ERGOM to profesjonalny element osprzętu elektroinstalacyjnego, zaprojektowany z myślą o tworzeniu trwałych i bezpiecznych połączeń elektrycznych. Produkt charakteryzuje się przekrojem znamionowym wynoszącym 16 mm², co pozwala na stabilne przesyłanie energii w instalacjach o dużym obciążeniu prądowym. Wykonanie z wysokiej jakości miedzi elektrolitycznej gwarantuje doskonałą przewodność elektryczną, natomiast proces cynowania galwanicznego skutecznie zabezpiecza element przed utlenianiem i korozją, co jest kluczowe w trudnych warunkach eksploatacyjnych.

• Przekrój znamionowy: 16 mm² – idealny do przewodów zasilających i uziemiających.
• Otwór pod śrubę: M8 – zapewnia kompatybilność ze standardowymi zaciskami śrubowymi i szynami prądowymi.
• Materiał: Miedź cynowana galwanicznie – zwiększona odporność na czynniki atmosferyczne.
• Konstrukcja rurowa: Zapewnia optymalne przyleganie żyły przewodu po zaprasowaniu.

Zgodność z Normami

Produkt został wykonany zgodnie z rygorystycznymi standardami jakościowymi, co potwierdza jego przydatność w profesjonalnych instalacjach przemysłowych. Końcówki ERGOM spełniają wymagania normy DIN, co gwarantuje powtarzalność wymiarową oraz mechaniczną wytrzymałość połączenia. Dzięki zastosowaniu miedzi o wysokiej czystości, końcówka zapewnia minimalną rezystancję przejścia, co przekłada się na bezpieczeństwo przeciwpożarowe i efektywność energetyczną całego układu.

Zastosowanie

Końcówka KOR 16/8 znajduje szerokie zastosowanie w energetyce, automatyce przemysłowej oraz budownictwie. Jest niezastąpiona przy zakańczaniu wielodrutowych żył miedzianych (tzw. linki), umożliwiając ich pewne połączenie z rozdzielnicami, szynami zbiorczymi, wyłącznikami mocy oraz innymi aparatami elektrycznymi wyposażonymi w zaciski śrubowe M8. Dzięki swojej budowie, końcówka eliminuje ryzyko rozwarstwienia się pojedynczych drutów żyły, co jest kluczowe dla zachowania ciągłości obwodu w warunkach drgań i wibracji.

Wskazówki Montażowe

Aby uzyskać połączenie o najwyższych parametrach technicznych, należy przestrzegać poniższych zasad montażu:

• Przygotowanie przewodu: Izolację należy zdjąć na długości odpowiadającej części rurkowej końcówki, dbając o to, aby nie uszkodzić poszczególnych drucików żyły.
• Dobór narzędzi: Do zaprasowania należy używać wyłącznie profesjonalnych prasek (ręcznych, hydraulicznych lub pneumatycznych) z matrycami dobranymi do przekroju 16 mm².
• Proces zaciskania: Należy wykonać odpowiednią liczbę zaciśnięć zgodnie z zaleceniami producenta, kierując się od strony oczka w kierunku izolacji przewodu.
• Kontrola: Po zaprasowaniu należy upewnić się, że przewód jest trwale osadzony, a połączenie nie wykazuje luzów mechanicznych.

FAQ

• Czy końcówkę KOR 16/8 można stosować do przewodów aluminiowych? Nie, końcówki miedziane cynowane są przeznaczone wyłącznie do łączenia żył miedzianych. Do przewodów aluminiowych należy stosować końcówki aluminiowe lub bimetaliczne.
• Jaka praska będzie odpowiednia do tego modelu? Zaleca się stosowanie prasek dedykowanych do końcówek rurowych miedzianych o matrycach sześciokątnych lub punktowych dla przekroju 16 mm².
• Czy cynowanie wpływa na przewodność? Wręcz przeciwnie – cynowanie chroni miedź przed śniedzeniem, co w dłuższej perspektywie czasowej pozwala utrzymać niską rezystancję styku i zapobiega przegrzewaniu się połączenia.
