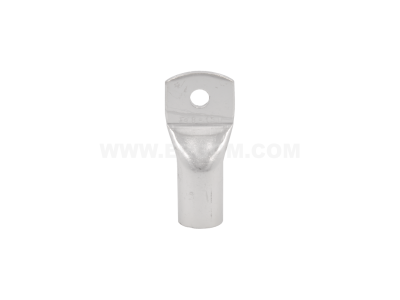

Końcówka oczkowa rurowa Cu, KOR 150/8 przekrój: 150mm2, otwór pod śrubę M8 /50 | E11KM-01020107100 Ergom

Alternatywny kod produktu: KOR 150/8 (50 SZT.)

Opis i Kluczowe Cechy

Końcówka oczkowa rurowa typu KOR 150/8 to profesjonalny element osprzętu elektroinstalacyjnego, zaprojektowany przez renomowanego producenta ERGOM. Produkt ten dedykowany jest do zakańczania żył miedzianych o przekroju znamionowym wynoszącym 150 mm², co pozwala na bezpieczne i stabilne przesyłanie wysokich prądów w wymagających instalacjach energetycznych. Wykonanie z wysokiej jakości miedzi elektrolitycznej gwarantuje doskonałą przewodność elektryczną, a proces cynowania galwanicznego skutecznie zabezpiecza element przed utlenianiem oraz korozją, co jest kluczowe dla zachowania niskiej rezystancji styku w długofalowej eksploatacji.

• Przekrój znamionowy: 150 mm² – idealny do grubych przewodów zasilających.
• Otwór pod śrubę: M8 – umożliwia pewne przykręcenie do szyn prądowych lub zacisków aparatury.
• Materiał: Miedź cynowana galwanicznie – zapewnia odporność na warunki atmosferyczne i chemiczne.
• Technologia połączenia: Zaprasowywanie – gwarantuje wysoką wytrzymałość mechaniczną i elektryczną.

Zgodność z Normami

Produkt został wykonany zgodnie z rygorystycznymi standardami obowiązującymi w branży elektrotechnicznej. Wykorzystanie miedzi o wysokiej czystości oraz precyzyjne cynowanie sprawiają, że końcówka spełnia wymagania dotyczące trwałości połączeń elektrycznych. Dzięki zachowaniu odpowiednich wymiarów części rurkowej, końcówka KOR 150/8 zapewnia optymalne dopasowanie do przewodu, co minimalizuje ryzyko przegrzewania się styku pod obciążeniem.

Zastosowanie

Końcówki oczkowe KOR znajdują szerokie zastosowanie w profesjonalnych instalacjach przemysłowych oraz elektroenergetycznych. Są niezastąpione przy budowie rozdzielnic niskiego napięcia, podłączaniu transformatorów, silników dużej mocy oraz w systemach zasilania awaryjnego. Dzięki otworowi pod śrubę M8, końcówka ta doskonale współpracuje z szynami prądowymi i zaciskami śrubowymi w szafach sterowniczych, zapewniając trwałe połączenie kabla z kolejnymi elementami magistrali zasilającej.

Wskazówki Montażowe

Aby zapewnić najwyższą jakość połączenia, należy przestrzegać poniższych zaleceń montażowych:

• Przygotowanie przewodu: Izolację z żyły 150 mm² należy zdjąć na długości odpowiadającej części rurkowej końcówki, dbając o to, by nie uszkodzić poszczególnych drutów w splotce.
• Dobór narzędzi: Do zaprasowania należy użyć profesjonalnej praski hydraulicznej lub mechanicznej z matrycami dedykowanymi do końcówek rurowych o przekroju 150 mm².
• Proces zaciskania: Należy wykonać odpowiednią liczbę zaprasowań (zgodnie z instrukcją narzędzia), zaczynając od strony kołnierza w kierunku końca rurki.
• Zabezpieczenie: Po zaprasowaniu zaleca się zastosowanie rury termokurczliwej w celu dodatkowej izolacji i ochrony przed wilgocią.

FAQ

1. Czy końcówkę KOR 150/8 można stosować do przewodów aluminiowych?
Nie, końcówki miedziane cynowane są przeznaczone wyłącznie do łączenia z żyłami miedzianymi. Do przewodów aluminiowych należy stosować końcówki aluminiowe lub bimetaliczne (Al-Cu), aby uniknąć korozji elektrochemicznej.

2. Jaki moment dokręcania śruby M8 należy zastosować?
Moment dokręcania zależy od klasy śruby oraz materiału zacisku, do którego przykręcana jest końcówka. Standardowo dla śrub M8 w połączeniach elektrycznych przyjmuje się wartości od 15 do 20 Nm.

3. Czy cynowanie wpływa na przewodność?
Cynowanie nie pogarsza znacząco przewodności, natomiast drastycznie zwiększa trwałość połączenia poprzez eliminację zjawiska śniedzenia miedzi, co w dłuższym czasie zapobiega wzrostowi rezystancji.
