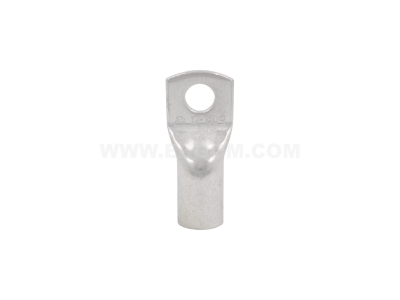

Końcówka oczkowa rurowa Cu, KOR 150/12 przekrój: 150mm2, otwór pod śrubę M12 /50 | E11KM-01020107300 Ergom

Opis i Kluczowe Cechy

Końcówka oczkowa rurowa KOR 150/12 marki ERGOM to profesjonalny element osprzętu elektroinstalacyjnego, zaprojektowany z myślą o tworzeniu trwałych i bezpiecznych połączeń elektrycznych. Produkt dedykowany jest do przewodów o przekroju znamionowym wynoszącym 150 mm², co pozwala na stabilne przesyłanie energii w instalacjach o dużym obciążeniu prądowym. Wykonanie z wysokiej jakości miedzi elektrolitycznej gwarantuje doskonałą przewodność elektryczną, a proces cynowania galwanicznego skutecznie zabezpiecza element przed utlenianiem oraz korozją, co jest kluczowe w trudnych warunkach przemysłowych.

• Przekrój znamionowy: 150 mm² – idealny do grubych żył miedzianych.
• Otwór pod śrubę: M12 – zapewnia pewne mocowanie do szyn prądowych lub zacisków aparatury.
• Materiał: Miedź cynowana galwanicznie – zwiększona odporność na czynniki zewnętrzne.
• Technologia połączenia: Zaprasowywanie – gwarantuje wysoką wytrzymałość mechaniczną i niską rezystancję styku.

Zgodność z Normami

Produkt został wykonany zgodnie z rygorystycznymi standardami jakościowymi obowiązującymi w branży elektrotechnicznej. Wykorzystanie miedzi o wysokiej czystości oraz precyzyjne cynowanie sprawiają, że końcówka spełnia wymagania dotyczące rezystancji połączeń oraz wytrzymałości na rozciąganie. ERGOM, jako lider w produkcji osprzętu kablowego, zapewnia powtarzalność parametrów technicznych, co jest niezbędne przy certyfikacji rozdzielnic i instalacji przemysłowych.

Zastosowanie

Końcówki typu KOR znajdują szerokie zastosowanie w energetyce zawodowej oraz automatyce przemysłowej. Są niezastąpione przy zakańczaniu wielodrutowych żył miedzianych (tzw. linki). Główne obszary wykorzystania to:

• Podłączanie kabli zasilających do rozdzielnic niskiego napięcia.
• Łączenie przewodów z szynami prądowymi w stacjach transformatorowych.
• Instalacje systemów zasilania awaryjnego i bateryjnego o dużych mocach.
• Przemysłowe układy napędowe i szafy sterownicze.

Wskazówki Montażowe

Aby zapewnić optymalne parametry połączenia, należy przestrzegać następujących zasad montażu:

• Przygotowanie przewodu: Izolację należy zdjąć na długości odpowiadającej części rurkowej końcówki, dbając o to, by nie uszkodzić poszczególnych drucików żyły.
• Dobór narzędzi: Do zaprasowania końcówki 150 mm² należy użyć profesjonalnej praski hydraulicznej lub mechanicznej z odpowiednio dobranymi matrycami (np. matryce sześciokątne).
• Proces zaciskania: Należy wykonać odpowiednią liczbę zaciśnięć zgodnie z kierunkiem od strony oczka w stronę izolacji kabla.
• Zabezpieczenie: Po zaprasowaniu zaleca się zastosowanie rury termokurczliwej w celu dodatkowej izolacji i ochrony przed wilgocią.

FAQ

1. Czy końcówkę KOR 150/12 można stosować do kabli aluminiowych?
Nie, końcówki miedziane cynowane są przeznaczone wyłącznie do żył miedzianych. Do kabli aluminiowych należy stosować końcówki aluminiowe lub bimetaliczne (Al-Cu), aby uniknąć zjawiska korozji elektrochemicznej.

2. Jaki moment dokręcania śruby M12 należy zastosować?
Moment dokręcania zależy od klasy śruby oraz materiału zacisku, do którego mocowana jest końcówka. Standardowo dla śrub M12 w połączeniach elektrycznych przyjmuje się wartości od 40 do 60 Nm, jednak zawsze należy sprawdzić wytyczne producenta aparatury.

3. Czy cynowanie wpływa na przewodność?
Cynowanie galwaniczne ma minimalny wpływ na rezystancję, natomiast znacząco poprawia trwałość połączenia poprzez eliminację ryzyka powstawania tlenków miedzi na powierzchni styku.
