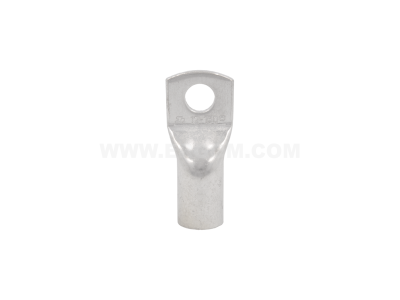

Końcówka oczkowa rurowa Cu, KOR 150/12 przekrój: 150mm2, otwór pod śrubę M12 /10 | E11KM-01020107302 Ergom

Alternatywny kod produktu: KOR 150/12 (10 SZT.)

Opis i Kluczowe Cechy

Końcówka oczkowa rurowa KOR 150/12 (symbol E11KM-01020107302) to miedziane złącze przeznaczone do zaciskania na przewodach o przekroju 150 mm². Otwór pod śrubę M12 umożliwia bezpieczne mocowanie do szyn, listew zaciskowych lub innych elementów przyłączeniowych. Dzięki zastosowaniu miedzi jako materiału przewodzącego zapewnia niską rezystancję styku i odporność na korozję.

• Przekrój przewodu 150 mm²: dedykowany do obwodów o dużym przekroju żyły, gwarantuje pewne połączenie bez ryzyka przegrzania przy prądach dopasowanych do przekroju.
• Otwór montażowy M12: ułatwia szybkie i stabilne przykręcenie końcówki do szyny lub zacisku, minimalizując luzy i wibracje.
• Materiał – miedź (Cu): wysoka przewodność elektryczna i odporność na utlenianie, co wydłuża żywotność połączenia w instalacjach przemysłowych i budynkowych.
• Wykonanie rurowe (oczko): umożliwia łatwe wsunięcie odizolowanej końcówki przewodu i pewne zaciśnięcie przy użyciu odpowiednich narzędzi zaciskowych.
• Uniwersalny kształt: nadaje się do zastosowań w rozdzielnicach, szafach sterowniczych oraz na szynach zbiorczych prądu stałego i przemiennego.

Zgodność z Normami

Końcówka KOR 150/12 spełnia wymagania ogólnych norm europejskich dla złączy zaciskanych oraz posiada oznaczenie CE. Zaprojektowana zgodnie z powszechnymi standardami DIN dotyczącymi wymiarów końcówek kablowych. Ze względu na brak szczegółowej deklaracji producenta dotyczącej konkretnych norm, produkt zalecany jest do instalacji zgodnych z obowiązującymi przepisami krajowymi (np. PN-HD 60364).

Zastosowanie

Końcówka oczkowa rurowa stosowana jest w instalacjach elektrycznych tam, gdzie wymagane jest trwałe i przewodowe połączenie przewodu o dużym przekroju z punktem mocowania. Sprawdza się zarówno w systemach zasilania, jak i w obwodach odbiorczych w budynkach i przemyśle.

• Przyłączanie przewodów do szyn zbiorczych (PE, N, L) w rozdzielnicach głównych i podrozdzielnicach.
• Łączenie kabli ziemnych i przewodów szynowych w instalacjach fotowoltaicznych, magazynach energii i liniach nn.
• Montaż na listwach zaciskowych w szafach sterowniczych – dla obwodów zasilających silniki, grzałki lub urządzenia dużej mocy.
• Budowa i modernizacja rozdzielnic przemysłowych – do szybkich i bezpiecznych połączeń śrubowych.

Wskazówki Montażowe

Montaż końcówki oczkowej powinien być wykonywany przez osoby posiadające uprawnienia SEP oraz zgodnie z dokumentacją techniczną producenta narzędzia zaciskowego. Prace prowadzić przy bezwzględnie odłączonym napięciu. Do zaciskania stosować odpowiednią matrycę (skalowaną dla przekroju 150 mm²) oraz sprawdzać siłę docisku. Przed zaciśnięciem odizolować przewód na długość wynikającą z długości rurkowej części końcówki (ok. 10 mm – sprawdzić w dokumentacji). Po zaciśnięciu skontrolować wytrzymałość mechaniczną połączenia (brak luzu). Moment dokręcania śruby M12 do szyny – zgodnie z danymi producenta (typowy zakres 20–30 Nm). Przekrój przewodu musi być dopasowany do obciążenia prądowego – w razie wątpliwości skorzystać z tabel obciążeń.

FAQ

• Czy końcówka jest przeznaczona do przewodów linkowych i drutowych? Tak, końcówka oczkowa rurowa KOR 150/12 nadaje się do przewodów jedno- jak i wielodrutowych (linka) o przekroju 150 mm². Należy jednak stosować odpowiednią tuleję redukcyjną dla linek – jeśli wymagają tego zalecenia narzędzia.
• Jakie narzędzie jest potrzebne do zaciskania? Wymagana jest prasa zaciskarka (hydrauliczna lub mechaniczna) z wymienną matrycą do końcówek rurowych o przekroju 150 mm². Należy użyć matrycy sześciokątnej lub trapezowej, zgodnej z typem końcówki.
• Czy końcówka jest ocynowana? W nazwie i dostępnych danych nie wskazano powłoki ocynowanej. Produkt jest wykonany z czystej miedzi (Cu). Jeśli wymagana jest dodatkowa ochrona antykorozyjna, należy rozważyć końcówkę cynowaną (wersja Sn).
