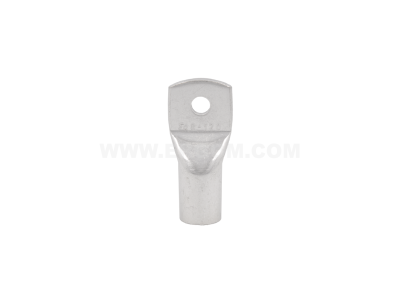

Końcówka oczkowa rurowa Cu, KOR 120/8 przekrój: 120mm2, otwór pod śrubę M8 /50 | E11KM-01020106500 Ergom

Opis i Kluczowe Cechy

Końcówka oczkowa rurowa typu KOR 120/8 to profesjonalny element osprzętu elektroinstalacyjnego, zaprojektowany przez renomowanego producenta ERGOM. Produkt ten służy do trwałego i bezpiecznego zakańczania żył miedzianych o przekroju znamionowym wynoszącym 120 mm². Wykorzystanie wysokiej jakości miedzi elektrolitycznej gwarantuje doskonałą przewodność elektryczną, co minimalizuje straty energii oraz ogranicza nagrzewanie się punktu styku podczas przepływu prądów o dużym natężeniu.

• Materiał: Wysokogatunkowa miedź Cu, która zapewnia optymalne parametry transmisyjne.
• Powłoka: Powierzchnia została poddana procesowi cynowania galwanicznego, co skutecznie chroni element przed utlenianiem i korozją, zwiększając żywotność połączenia w trudnych warunkach środowiskowych.
• Konstrukcja: Rurowa budowa części zaciskowej pozwala na stabilne osadzenie przewodu, a precyzyjnie wykonany otwór pod śrubę o rozmiarze M8 umożliwia pewny montaż do szyn prądowych lub zacisków aparatury.
• Wytrzymałość: Proces zaprasowywania tworzy połączenie o wysokiej odporności mechanicznej, zdolne do przenoszenia znacznych obciążeń dynamicznych.

Zgodność z Normami

Produkt został wykonany zgodnie z rygorystycznymi standardami technicznymi obowiązującymi w branży elektrotechnicznej. Końcówki ERGOM serii KOR spełniają wymagania dotyczące rezystancji stykowej oraz wytrzymałości na rozciąganie, co jest kluczowe dla zapewnienia bezpieczeństwa przeciwpożarowego i bezawaryjnej pracy instalacji niskiego oraz średniego napięcia. Zastosowanie certyfikowanych materiałów pozwala na użycie końcówek w projektach wymagających pełnej dokumentacji technicznej i deklaracji zgodności.

Zastosowanie

Końcówka KOR 120/8 znajduje szerokie zastosowanie w sektorze przemysłowym oraz energetycznym. Jest niezastąpiona przy budowie rozdzielnic elektrycznych, szaf sterowniczych oraz w systemach zasilania awaryjnego. Idealnie sprawdza się w:

• Łączeniu kabli zasilających z szynami zbiorczymi w rozdzielniach głównych.
• Podłączaniu transformatorów oraz silników elektrycznych dużej mocy.
• Instalacjach fotowoltaicznych i wiatrowych, gdzie wymagana jest wysoka odporność na warunki atmosferyczne.
• Systemach uziemiających i wyrównawczych.

Wskazówki Montażowe

Aby zapewnić najwyższą jakość połączenia elektrycznego, należy przestrzegać poniższych zaleceń montażowych:

• Przygotowanie przewodu: Izolację z kabla o przekroju 120 mm² należy zdjąć na długości odpowiadającej części rurkowej końcówki, dbając o to, by nie uszkodzić poszczególnych drutów żyły.
• Dobór narzędzi: Do zaprasowania należy użyć profesjonalnej praski hydraulicznej lub mechanicznej wyposażonej w matryce dedykowane do końcówek rurowych o rozmiarze 120 mm².
• Proces zaciskania: Należy wykonać odpowiednią liczbę zaprasowań (zgodnie z tabelą producenta), zaczynając od strony czołowej (oczka) w kierunku izolacji kabla.
• Weryfikacja: Po zaciśnięciu należy sprawdzić stabilność mechaniczną połączenia oraz upewnić się, że śruba M8 została dokręcona z odpowiednim momentem obrotowym, właściwym dla danego zacisku aparatowego.

FAQ

• Czy końcówkę KOR 120/8 można stosować do przewodów aluminiowych? Nie, końcówki miedziane cynowane są przeznaczone wyłącznie do łączenia żył miedzianych. Do kabli aluminiowych należy stosować końcówki aluminiowe lub bimetaliczne (Al-Cu).
• Jaki rozmiar śruby pasuje do tej końcówki? Końcówka posiada otwór montażowy przystosowany do śrub o średnicy znamionowej 8 mm (M8).
• Czy cynowanie ma wpływ na przewodność? Cynowanie nie pogarsza w sposób istotny przewodności, natomiast kluczowo wpływa na trwałość styku, zapobiegając powstawaniu tlenków miedzi, które są izolatorami.
