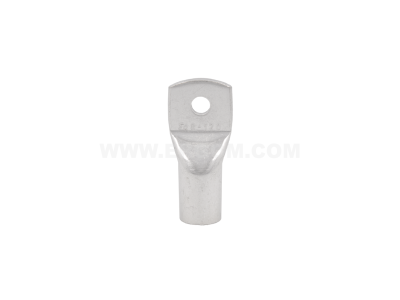

Końcówka oczkowa rurowa Cu, KOR 120/8 przekrój: 120mm2, otwór pod śrubę M8 /10 | E11KM-01020106502 Ergom

Alternatywny kod produktu: KOR 120/8 (10 SZT.)

Opis i Kluczowe Cechy

Końcówka oczkowa rurowa miedziana (Cu) oznaczona symbolem E11KM, typu KOR 120/8, przeznaczona do zaciskania przewodów o przekroju 120 mm². Otwarty otwór montażowy pod śrubę M8 ułatwia szybkie i pewne przykręcenie do szyny lub listwy zaciskowej. Miedziana konstrukcja zapewnia doskonałą przewodność elektryczną oraz odporność na korozję, co przekłada się na trwałość połączenia.

• Materiał: miedź (Cu): wysoka przewodność elektryczna i mechaniczna, odporność na utlenianie.
• Przekrój przewodu: 120 mm²: przeznaczona do grubych przewodów energetycznych, stosowanych w instalacjach o dużym obciążeniu.
• Otwór pod śrubę M8: pasuje do standardowych połączeń śrubowych, umożliwia stabilne mocowanie na szynie lub zacisku.
• Oznaczenie KOR 120/8: rurowa końcówka oczkowa o przekroju 120 mm² i otworze 8 mm – łatwa identyfikacja podczas montażu.
• Symbol E11KM: numer katalogowy ułatwiający zamówienie i identyfikację w magazynie.

Zgodność z Normami

Produkt spełnia wymagania norm europejskich oraz posiada oznaczenie CE, co gwarantuje bezpieczeństwo i zgodność z obowiązującymi przepisami. Brak szczegółowych numerów norm w dokumentacji producenta – końcówka przeznaczona do zastosowań zgodnych z dobrą praktyką inżynierską.

Zastosowanie

Końcówka oczkowa rurowa Cu 120 mm² znajduje zastosowanie w energetyce, przemyśle oraz instalacjach budynkowych, gdzie wymagane jest pewne połączenie przewodów o dużym przekroju.

• Łączenie przewodów z szynami zbiorczymi w rozdzielnicach głównych.
• Podłączanie kabli energetycznych do zacisków aparatury modułowej (wyłączników, styczników).
• Montaż połączeń w transformatorach, generatorach i silnikach dużych mocy.
• Wykonywanie odgałęzień w instalacjach przemysłowych i budynkowych.

Wskazówki Montażowe

Montaż i zaciskanie końcówki może być wykonywane wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie i upewnij się, że obwód jest pozbawiony napięcia. Do zaciskania używaj dedykowanych narzędzi (zaciskarek) dostosowanych do przekroju 120 mm². Śrubę M8 dokręcaj momentem obrotowym zgodnym z zaleceniami producenta dławnicy lub listwy zaciskowej. Przewód przed zaciskaniem zdejmij z izolacji na odpowiednią długość, zgodnie z instrukcją narzędzia. Prawidłowo zaciśnięta końcówka zapewnia niską rezystancję styku i długotrwałe bezpieczeństwo.

FAQ

• Z jakiego materiału wykonana jest końcówka? Końcówka wykonana jest z miedzi (Cu), co zapewnia doskonałą przewodność elektryczną i odporność na korozję.
• Jaki przekrój przewodu obsługuje? Przeznaczona jest do przewodów o przekroju 120 mm². Nie należy stosować jej do przewodów o mniejszym przekroju bez odpowiednich tulejek redukcyjnych.
• Jakie narzędzie jest potrzebne do zaciskania? Do montażu wymagana jest zaciskarka hydrauliczna lub mechaniczna z matrycą dostosowaną do tulei rurowych o średnicy odpowiadającej przekrojowi 120 mm². Zawsze postępuj zgodnie z instrukcją narzędzia.
