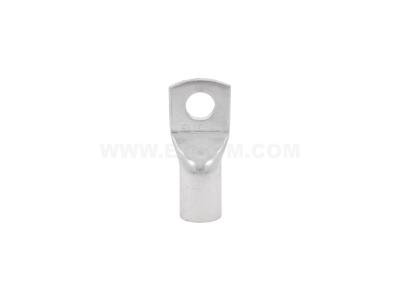

Końcówka oczkowa rurowa Cu, KOR 120/12 przekrój: 120mm2, otwór pod śrubę M12 /50 | E11KM-01020106700 Ergom

Opis i Kluczowe Cechy

Końcówka oczkowa rurowa KOR 120/12 marki ERGOM to profesjonalny element osprzętu elektroinstalacyjnego, zaprojektowany z myślą o tworzeniu trwałych i bezpiecznych połączeń elektrycznych. Produkt charakteryzuje się przekrojem znamionowym wynoszącym 120 mm², co pozwala na stabilne przesyłanie energii w obwodach o dużym natężeniu prądu, minimalizując straty mocy oraz ryzyko przegrzania styku. Wykonanie z wysokiej jakości miedzi elektrolitycznej gwarantuje doskonałą przewodność elektryczną, a dodatkowa warstwa cyny naniesiona galwanicznie skutecznie chroni element przed utlenianiem i korozją, co jest kluczowe w trudnych warunkach przemysłowych.

• Przekrój przewodu: 120 mm² – dedykowany do grubych kabli energetycznych.
• Otwór pod śrubę: M12 – zapewnia kompatybilność ze standardowymi szynami prądowymi i zaciskami aparatury.
• Materiał: Miedź cynowana galwanicznie – zwiększona odporność na czynniki atmosferyczne.
• Technologia połączenia: Zaprasowywanie – gwarantuje wysoką wytrzymałość mechaniczną i elektryczną.

Zgodność z Normami

Produkt został wytworzony zgodnie z rygorystycznymi standardami jakościowymi obowiązującymi w branży elektrotechnicznej. Wykorzystanie miedzi o wysokiej czystości oraz precyzyjne wykonanie części rurkowej zapewnia pełną powtarzalność parametrów technicznych. Końcówki ERGOM są powszechnie uznawane przez inspektorów nadzoru i projektantów instalacji jako komponenty spełniające wymogi bezpieczeństwa dla połączeń silnoprądowych, co potwierdza ich przydatność w profesjonalnych systemach rozdziału energii.

Zastosowanie

Końcówka KOR 120/12 znajduje szerokie zastosowanie w sektorze energetyki zawodowej oraz automatyki przemysłowej. Jest niezastąpiona przy zakańczaniu żył miedzianych kabli i przewodów wielodrutowych. Idealnie sprawdza się w:

• Rozdzielnicach niskiego napięcia przy podłączaniu głównych torów zasilających.
• Połączeniach transformatorów i silników elektrycznych dużej mocy.
• Systemach zasilania awaryjnego i bateryjnego (UPS).
• Instalacjach odgromowych i uziemiających, gdzie wymagana jest niska rezystancja przejścia.

Wskazówki Montażowe

Aby zapewnić optymalne parametry połączenia, należy przestrzegać następujących zasad montażu:

• Przygotowanie przewodu: Izolację należy zdjąć na długości odpowiadającej części rurkowej końcówki, dbając o to, aby nie uszkodzić poszczególnych drutów żyły.
• Dobór narzędzi: Do zaprasowania końcówki 120 mm² należy użyć profesjonalnej praski hydraulicznej lub mechanicznej z odpowiednio dobranymi matrycami (np. sześciokątnymi).
• Proces zaciskania: Należy wykonać odpowiednią liczbę zaciśnięć zgodnie z instrukcją producenta narzędzia, zaczynając od strony oczka w kierunku izolacji kabla.
• Zabezpieczenie: Po zaprasowaniu zaleca się stosowanie rur termokurczliwych w celu dodatkowej izolacji i ochrony przed wilgocią.

FAQ

1. Czy końcówkę KOR 120/12 można stosować do przewodów aluminiowych?
Nie, końcówki miedziane cynowane są przeznaczone wyłącznie do przewodów miedzianych. Do kabli aluminiowych należy stosować końcówki aluminiowe lub bimetaliczne (Al-Cu), aby uniknąć zjawiska korozji elektrochemicznej.

2. Jaki moment dokręcania śruby M12 należy zastosować?
Moment dokręcania zależy od klasy śruby oraz materiału szyny, do której mocowana jest końcówka. Standardowo dla śrub M12 w połączeniach elektrycznych przyjmuje się wartości od 40 do 60 Nm, jednak zawsze należy zweryfikować to z dokumentacją techniczną urządzenia.

3. Dlaczego cynowanie jest ważne?
Cynowanie zapobiega utlenianiu się miedzi, co w dłuższej perspektywie czasowej mogłoby prowadzić do wzrostu rezystancji styku, nagrzewania się połączenia i awarii instalacji.
