Końcówka oczkowa rurowa Cu, KOR 10/12 przekrój: 10mm2, otwór pod śrubę M12 | E11KM-01020102702 Ergom

Alternatywny kod produktu: KOR 10/12 (10 SZT.)

Opis i Kluczowe Cechy

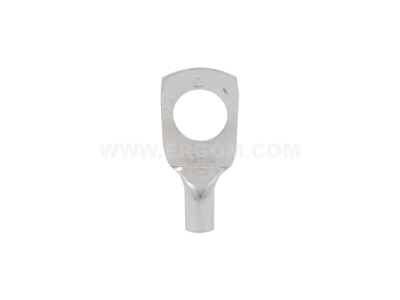

Końcówka oczkowa rurowa Cu typu KOR 10/12 (symbol E11KM-01020102702) przeznaczona jest do trwałego i pewnego łączenia przewodów miedzianych o przekroju 10 mm². Otwór pod śrubę M12 umożliwia montaż na listwach zaciskowych, szynach oraz aparaturze modułowej. Wykonana z wysokiej jakości miedzi elektrolitycznej, zapewnia niską rezystancję styku i odporność na korozję.

• Przekrój przewodu 10 mm²: dedykowana do przewodów miedzianych o tym przekroju, gwarantuje optymalną powierzchnię styku i minimalne straty mocy.
• Otwór montażowy M12: uniwersalny wymiar pasujący do zacisków śrubowych i szyn zbiorczych w rozdzielnicach oraz aparaturze sterowniczej.
• Materiał Cu (miedź): wysoka przewodność elektryczna i cieplna, odporność na korozję atmosferyczną oraz utlenianie w normalnych warunkach pracy.
• Konstrukcja rurowa (oczkowa): łatwe osadzanie przewodu, możliwość zaciskania profesjonalną zaciskarką – zapewnia trwałe i bezpieczne połączenie.
• Zgodność wymiarowa: długość, średnica tulei i średnica oczka dostosowana do standardowych narzędzi montażowych (np. zaciskarki ręcznej lub hydraulicznej).

Zgodność z Normami

Produkt spełnia wymagania obowiązujących norm europejskich w zakresie złączek do przewodów miedzianych. Posiada certyfikat CE i jest zgodny z dyrektywą niskonapięciową. Brak w dokumentacji konkretnych numerów norm – zalecamy stosowanie zgodnie z ogólnymi zasadami sztuki elektroinstalacyjnej oraz normami PN-EN 61238-1 (zaciskanie) i PN-EN 60947-1 (postanowienia ogólne dla łączników) w kontekście połączeń w aparaturze modułowej.

Zastosowanie

Końcówka oczkowa rurowa Cu przeznaczona jest do wykonywania trwałych połączeń w instalacjach elektrycznych niskiego napięcia. Sprawdzi się szczególnie tam, gdzie wymagane jest pewne i łatwe do zdemontowania połączenie śrubowe.

• Podłączanie przewodów zasilających do wyłączników nadprądowych, styczników i rozłączników w rozdzielnicach modułowych.
• Łączenie przewodów ochronnych PE i wyrównawczych z szyną uziemiającą M12 w rozdzielnicach.
• Montaż przewodów w puszkach przyłączeniowych i listwach zaciskowych dla obwodów o przekroju 10 mm².
• Wykorzystanie w szafach sterowniczych i przemysłowych systemach zasilania (np. do przyłączenia szyn zbiorczych).

Wskazówki Montażowe

Montaż końcówki oczkowej powinien być wykonany przez wykwalifikowany personel posiadający uprawnienia SEP. Przed przystąpieniem do pracy bezwzględnie odłącz napięcie w obwodzie. Przewód miedziany o przekroju 10 mm² należy odizolować na odpowiednią długość (zgodnie z instrukcją producenta końcówki), umieścić w tulei i zacisnąć dedykowaną zaciskarką o odpowiedniej matrycy (np. dla zakresu 10 mm²). Moment dokręcania śruby M12 należy dobrać zgodnie z zaleceniami producenta aparatu, do którego końcówka jest przykręcana (typowe wartości to około 4–6 Nm dla stali ocynkowanej). Przekrój przewodu musi być ściśle dopasowany do końcówki – nie stosować innych przekrojów bez sprawdzenia kompatybilności.

FAQ

• Z jakiego materiału wykonana jest końcówka? Końcówka wykonana jest z miedzi elektrolitycznej (Cu). W danych producenta nie podano informacji o ewentualnym cynowaniu – zalecamy sprawdzenie powłoki ochronnej w specyfikacji technicznej.
• Jaki przekrój przewodu można w niej stosować? Końcówka dedykowana jest wyłącznie do przewodów miedzianych o przekroju 10 mm² (oznaczenie "KOR 10/12" wskazuje przekrój 10 mm² i otwór M12). Nie nadaje się do przewodów o innych przekrojach.
• Do jakich otworów montażowych pasuje? Otwór w końcówce ma średnicę 12 mm (M12), co umożliwia montaż na śrubach i szynach z gwintem M12. Standardowo stosowana w rozdzielnicach z szyną zbiorczą lub listwami zaciskowymi z otworami M12.
