Końcówka oczkowa rurowa Cu, KOR 10/10 przekrój: 10mm2, otwór pod śrubę M10 | E11KM-01020102600 Ergom

Opis i Kluczowe Cechy

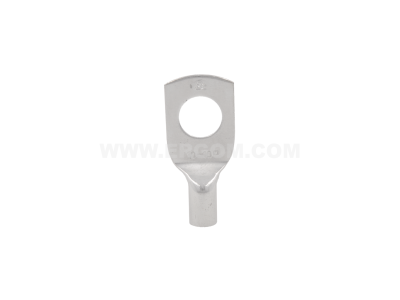

Końcówka oczkowa rurowa KOR 10/10 marki ERGOM to profesjonalny element osprzętu elektroinstalacyjnego, zaprojektowany z myślą o tworzeniu trwałych i bezpiecznych połączeń elektrycznych. Produkt dedykowany jest do przewodów o przekroju znamionowym wynoszącym 10 mm², co pozwala na stabilne przesyłanie energii w instalacjach o średnim obciążeniu prądowym. Wykonanie z wysokiej jakości miedzi zapewnia doskonałą przewodność elektryczną, a proces cynowania galwanicznego skutecznie chroni element przed utlenianiem oraz korozją, co jest kluczowe w trudnych warunkach środowiskowych.

• Przekrój znamionowy: 10 mm² – idealnie dopasowany do standardowych przewodów wielodrutowych.
• Otwór pod śrubę: M10 – umożliwia pewny montaż na szynach prądowych i zaciskach aparatury.
• Materiał: Miedź cynowana galwanicznie – gwarancja niskiej rezystancji przejścia i długowieczności.
• Technologia połączenia: Zakańczanie poprzez zaprasowanie, co zapewnia wysoką wytrzymałość mechaniczną.

Zgodność z Normami

Produkt został wykonany zgodnie z rygorystycznymi standardami jakościowymi obowiązującymi w branży elektrotechnicznej. Wykorzystanie miedzi o wysokim stopniu czystości oraz precyzyjne cynowanie sprawiają, że końcówka spełnia wymagania dotyczące rezystancji stykowej oraz odporności na cykle cieplne. ERGOM, jako lider w produkcji osprzętu kablowego, gwarantuje powtarzalność wymiarową każdej sztuki, co jest niezbędne przy certyfikacji rozdzielnic i instalacji przemysłowych.

Zastosowanie

Końcówki typu KOR znajdują szerokie zastosowanie w energetyce, automatyce przemysłowej oraz budownictwie. Są niezastąpione przy zakańczaniu żył miedzianych typu linka, umożliwiając ich przykręcenie do zacisków śrubowych w rozdzielnicach, szafach sterowniczych oraz silnikach elektrycznych. Dzięki otworowi pod śrubę M10, model ten jest często wybierany do łączenia przewodów z szynami zbiorczymi oraz w systemach uziemień, gdzie pewność styku decyduje o bezpieczeństwie całej instalacji.

Wskazówki Montażowe

Aby zapewnić optymalne parametry elektryczne i mechaniczne połączenia, należy przestrzegać poniższych zasad montażu:

• Przygotowanie przewodu: Izolację należy zdjąć na długości odpowiadającej części rurkowej końcówki, uważając, aby nie uszkodzić poszczególnych drucików linki.
• Dobór narzędzi: Do zaprasowania należy użyć profesjonalnej praski (ręcznej, hydraulicznej lub pneumatycznej) z matrycami dobranymi do przekroju 10 mm².
• Proces zaciskania: Należy wykonać odpowiednią liczbę zaciśnięć zgodnie z zaleceniami producenta narzędzia, kierując się od strony oczka ku nasadzie przewodu.
• Kontrola: Po zaprasowaniu należy upewnić się, że przewód jest sztywno osadzony, a połączenie nie wykazuje luzów.

FAQ

Czy końcówkę KOR 10/10 można stosować do przewodów aluminiowych?
Nie, końcówki miedziane cynowane są przeznaczone wyłącznie do przewodów miedzianych. Do przewodów aluminiowych należy stosować końcówki aluminiowe lub bimetaliczne, aby uniknąć zjawiska korozji elektrochemicznej.

Jaki moment dokręcania śruby M10 należy zastosować?
Moment dokręcania zależy od klasy śruby oraz materiału zacisku, do którego przykręcana jest końcówka. Standardowo dla śrub M10 w instalacjach elektrycznych przyjmuje się wartości od 25 do 40 Nm, jednak zawsze należy sprawdzić dokumentację techniczną urządzenia końcowego.

Czy cynowanie wpływa na przewodność?
Cynowanie galwaniczne ma minimalny wpływ na rezystancję, natomiast znacząco poprawia trwałość styku poprzez eliminację ryzyka powstawania tlenków miedzi, które są izolatorami.
