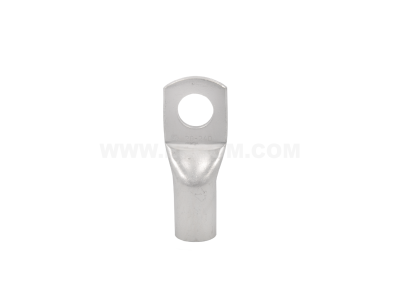

Końcówka oczkowa rurowa Cu KOR 1,5/5 przekrój: 1,5mm2, otwór pod śrubę M5 (opak 100szt) | E11KM-01020100660 Ergom

Alternatywny kod produktu: KOR 1,5/5 (100 SZT.)

Opis i Kluczowe Cechy

Końcówka oczkowa rurowa miedziana (Cu) o przekroju 1,5 mm² z otworem pod śrubę M5, pakowana po 100 sztuk. Symbol E11KM-01020100660. Wykonana z wysokiej jakości miedzi zapewnia niską rezystancję styku i pewne połączenie w obwodach elektrycznych. Dzięki precyzyjnemu wymiarowaniu jest kompatybilna z typowymi końcówkami narzędzi do zaciskania, co ułatwia szybki i powtarzalny montaż.

• Materiał – miedź (Cu): Doskonała przewodność elektryczna i odporność na korozję, co gwarantuje trwałe i bezawaryjne połączenia w instalacjach.
• Przekrój 1,5 mm²: Odpowiednia do przewodów miedzianych o tym samym przekroju, zapewnia optymalne dopasowanie i pewne zaciśnięcie bez ryzyka uszkodzenia przewodu.
• Otwór pod śrubę M5: Uniwersalny rozmiar umożliwiający montaż na listwach zaciskowych, szynach lub aparaturze modularnej ze śrubami M5.
• Opakowanie 100 sztuk: Wygodna ilość do typowych prac instalacyjnych, pozwala na zaoszczędzenie czasu przy kompletowaniu zestawu.
• Wykonanie rurowe: Konstrukcja ułatwia wprowadzenie przewodu i zapewnia równomierne zaciśnięcie na całym obwodzie, zwiększając wytrzymałość mechaniczną połączenia.

Zgodność z Normami

Produkt spełnia wymagania obowiązujących norm europejskich oraz posiada certyfikację CE. Przeznaczony do stosowania w instalacjach niskiego napięcia zgodnie z przepisami branżowymi.

Zastosowanie

Końcówka oczkowa rurowa Cu 1,5 mm² M5 jest uniwersalnym elementem łączącym w instalacjach elektrycznych i elektrotechnicznych. Sprawdza się zarówno w rozdzielnicach, jak i w urządzeniach końcowych.

• Zaciskanie przewodów w listwach zaciskowych, szynach zbiorczych i stykach aparatury modułowej (np. styczników, wyłączników).
• Tworzenie odłączalnych połączeń w układach sterowania i automatyki budynkowej, gdzie wymagana jest wygoda serwisu.
• Montaż przewodów w tablicach rozdzielczych, gniazdach przemysłowych i puszkach instalacyjnych.
• Wykorzystanie w projektach DIY oraz pracach serwisowych – do szybkiej wymiany lub modernizacji obwodów.

Wskazówki Montażowe

Montaż końcówek oczkowych powinien być przeprowadzany przez personel z uprawnieniami SEP (do 1 kV) z zachowaniem zasad bezpieczeństwa. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w obwodzie. Użyj odpowiednich narzędzi do zaciskania (zaciskarki ręcznej lub hydraulicznej) zgodnie z zaleceniami producenta narzędzia. Przekrój przewodu musi być zgodny z przekrojem końcówki (1,5 mm²). Otwór M5 jest przewidziany dla śrub M5 – dobierz moment dokręcania wg dokumentacji technicznej aparatu, do którego mocowana jest końcówka. Przed zaciśnięciem usuń izolację z przewodu na odpowiednią długość (ok. 6–8 mm).

FAQ

• Czy końcówka nadaje się do przewodów linkowych? Tak, końcówka oczkowa rurowa jest przeznaczona zarówno do przewodów jednożyłowych, jak i linkowych (wielożyłowych) o przekroju 1,5 mm². Należy jednak stosować końcówki tulejkowe (DIN) w przypadku przewodów linkowych przed zaciskaniem, aby uniknąć rozwarstwienia.
• Jaki jest stopień ochrony połączenia z tą końcówką? Stopień ochrony zależy od zastosowanej obudowy lub szafy rozdzielczej. Sama końcówka nie ma przyporządkowanego IP – jest elementem wewnętrznym instalacji. Rekomendujemy montaż w suchych pomieszczeniach lub w osłonie o odpowiednim IP.
• Czy można używać tej końcówki z otworem M5 do śrub o innym rozmiarze? Otwór M5 jest ściśle dopasowany do śruby M5 (średnica 5 mm). Stosowanie śrub o mniejszej średnicy może skutkować luźnym połączeniem i wzrostem rezystancji. Nie zaleca się używania śrub o większej średnicy (np. M6) – może dojść do uszkodzenia końcówki.
