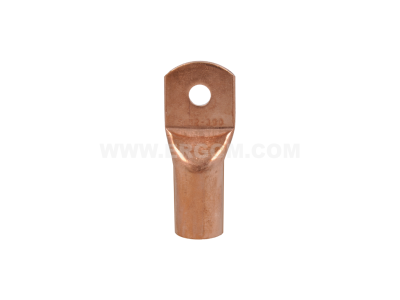

Końcówka oczkowa rurowa Cu KM 300/12 przekrój: 300mm2, otwór pod śrubę M12 /10 | E11KM-01010108802 Ergom

Alternatywny kod produktu: KM 300/12 (10 SZT.)

Opis i Kluczowe Cechy

Końcówka oczkowa rurowa Cu KM 300/12 (symbol E11KM-01010108802) to miedziane złącze przeznaczone do trwałego i bezpiecznego łączenia przewodów o przekroju 300 mm² z szynami, listwami zaciskowymi lub innymi elementami instalacji elektrycznej. Otwór pod śrubę M12 zapewnia uniwersalność mocowania, a wykonanie z czystej miedzi gwarantuje doskonałe przewodnictwo i odporność na korozję.

• Przekrój 300 mm²: Umożliwia bezpieczne przyłączanie przewodów o dużym obciążeniu prądowym, minimalizując ryzyko przegrzewania się połączeń w rozdzielnicach i szafach sterowniczych.
• Otwór pod śrubę M12: Zapewnia kompatybilność z popularnymi średnicami śrub montażowych, co ułatwia instalację na szynach zbiorczych lub zaciskach aparatury.
• Materiał – miedź (Cu): Gwarantuje niską rezystancję styku i stabilność mechaniczną oraz elektryczną w długim okresie eksploatacji, nawet w trudnych warunkach środowiskowych.
• Oznaczenie KM 300/12: Umożliwia szybką identyfikację produktu w projekcie i na magazynie, co przyspiesza prace montażowe i zmniejsza ryzyko pomyłki.
• Rury o konstrukcji oczkowej: Zapewniają dużą powierzchnię styku z przewodem po zaciśnięciu, co przekłada się na wytrzymałość mechaniczną połączenia i odporność na wibracje.

Zgodność z Normami

Końcówka spełnia standardy jakościowe dla złączy kablowych stosowanych w instalacjach niskiego napięcia, posiada certyfikat CE. Produkt został zaprojektowany zgodnie z obowiązującymi wytycznymi branżowymi dla końcówek oczkowych rurowych miedzianych. Przed montażem należy zweryfikować zgodność z krajowymi przepisami (np. N SEP-E-004).

Zastosowanie

Końcówka oczkowa Cu KM 300/12 dedykowana jest do wykonywania pewnych połączeń przewodów z szynami i zaciskami w instalacjach o dużym przekroju żył.

• Przyłączanie przewodów L, N, PE w rozdzielnicach głównych budynków przemysłowych i komercyjnych.
• Tworzenie szyn zbiorczych w szafach automatyki i sterowania – łączenie zasilaczy, styczników, wyłączników nadprądowych.
• Instalacje w energetycznych węzłach rozdzielczych (RG, RE) w obiektach użyteczności publicznej.
• Zastosowanie w systemach dystrybucji energii w przemyśle ciężkim, gdzie wymagane są niezawodne połączenia o niskiej impedancji przejścia.

Wskazówki Montażowe

Montaż końcówki może być wykonywany wyłącznie przez osoby posiadające uprawnienia SEP (grupa 1) zgodnie z obowiązującymi przepisami bezpieczeństwa. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w całej strefie montażowej i zabezpiecz przed przypadkowym załączeniem. Zaleca się stosowanie narzędzia do zaciskania (praski hydraulicznej lub mechanicznej) z odpowiednią matrycą – parametry zacisku według karty katalogowej producenta. Przekrój przewodu musi być zgodny z przyłączanym przekrojem (300 mm²). Śrubę M12 dokręcać momentem podanym w dokumentacji technicznej szyny/aczku – nie należy przekraczać maksymalnego momentu obrotowego. Po zaciśnięciu sprawdź wytrzymałość mechaniczną połączenia (np. test szarpnięcia).

FAQ

• Czy końcówka nadaje się do przewodów aluminiowych? Końcówka wykonana jest z miedzi, przeznaczona jest wyłącznie dla przewodów miedzianych. Stosowanie z przewodami aluminiowymi grozi korozją galwaniczną i nie powinno być stosowane bez dodatkowych przekładek bimetalicznych.
• Jaki jest stopień ochrony (IP) tej końcówki? Stopień ochrony zależy od miejsca montażu – sama końcówka nie ma przypisanej klasy IP. Po zamontowaniu w rozdzielnicy o odpowiedniej szczelności (np. IP54) całość uzyskuje ochronę przed pyłem i wilgocią.
• Czy końcówka jest izolowana? Końcówka jest nieizolowana – wykonana z gołej miedzi. W instalacjach należy zabezpieczyć strefę połączenia przed przypadkowym dotykiem np. za pomocą izolacyjnych osłon lub zachowaniem odstępów wg norm.
