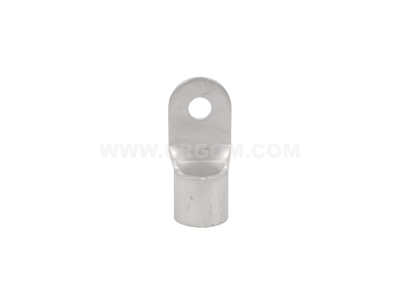

Końcówka oczkowa nieizolowana KO 95/8 przekrój: 95mm2, otwór pod śrubę M8 /10 | E09KO-01010106602 Ergom

Alternatywny kod produktu: KO 95/8 (10 SZT.)

Opis i Kluczowe Cechy

Końcówka oczkowa nieizolowana KO 95/8 (symbol E09KO-01010106602) przeznaczona jest do zaciskania przewodów o przekroju 95 mm². Otwór Ø10 mm umożliwia montaż na śrubie M8, co zapewnia stabilne i pewne połączenie w rozdzielnicach oraz na listwach zaciskowych. Dzięki brakowi izolacji sprawdza się w aplikacjach wymagających bezpośredniego styku metal-metal.

• Przekrój 95 mm²: Dedykowana do przewodów o dużym przekroju – gwarantuje niską rezystancję i bezpieczny przesył prądu bez ryzyka przegrzania połączenia.
• Otwór Ø10 mm (pod śrubę M8): Pasuje do standardowych śrub M8, ułatwiając szybki montaż w szynach, zaciskach lub listwach przyłączeniowych.
• Konstrukcja nieizolowana: Pozwala na stosowanie w miejscach wymagających pełnego przewodzenia elektrycznego oraz w połączeniach wewnątrz aparatury.
• Wykonanie z wysokiej jakości miedzi (na podstawie standardów branżowych): Zapewnia trwałość i odporność na korozję przy prawidłowo wykonanym zacisku.
• Kompatybilność z narzędziami do zaciskania: Łatwa obróbka przy użyciu odpowiednich szczęk (wg DIN 46228 / norm producenta narzędzi).

Zgodność z Normami

Końcówka spełnia wymagania europejskich norm dla złączy zaciskowych (w tym standard DIN 46234 dla końcówek oczkowych nieizolowanych). Produkt posiada oznaczenie CE, potwierdzające zgodność z obowiązującymi dyrektywami Unii Europejskiej. Montaż powinien być wykonany zgodnie z instrukcją producenta narzędzia zaciskowego oraz ogólnymi zasadami poprawnego zaciskania (np. norma IEC 60352-2).

Zastosowanie

Końcówka oczkowa KO 95/8 znajduje zastosowanie wszędzie tam, gdzie wymagane jest trwałe i niskooporowe połączenie przewodów o dużym przekroju z elementami wyposażenia rozdzielnic, szyn zbiorczych lub urządzeń energetycznych.

• Przyłączanie przewodów zasilających do wyłączników głównych, styczników i rozłączników w rozdzielnicach przemysłowych.
• Montaż połączeń w układach automatyki budynkowej oraz sterowania silnikami.
• Tworzenie punktów odgałęźnych na szynach zbiorczych w rozdzielnicach i tablicach elektrycznych.
• Zaciskanie końcówek kabli energetycznych przed podłączeniem do transformatorów, zasilaczy lub urządzeń wykonawczych.

Wskazówki Montażowe

Montaż końcówki oczkowej może wykonywać wyłącznie wykwalifikowany personel z uprawnieniami SEP, po uprzednim odłączeniu napięcia w obwodzie. Przed zaciskaniem należy zdjąć izolację z przewodu na długość odpowiednią do głębokości tulejki końcówki – zgodnie z zaleceniami producenta narzędzia. Do zaciskania stosować wyłącznie dedykowane szczęki (np. hydrauliczne lub dźwigniowe) z matrycami przeznaczonymi do przekroju 95 mm². Po zaciśnięciu sprawdzić mechaniczne mocowanie i brak luzów. Przekrój przewodu oraz średnica śruby muszą być dobrane do parametrów końcówki. Przed dokręceniem śruby M8 zaleca się użycie podkładki przelotowej w celu zabezpieczenia powierzchni styku.

FAQ

• Czy końcówka jest izolowana? Nie, model KO 95/8 to końcówka nieizolowana – przeznaczona do aplikacji, w których izolacja nie jest wymagana (np. przyłącza szyn zbiorczych, zaciski w aparaturze).
• Jaki otwór montażowy ma końcówka? Otwór o średnicy 10 mm, który pasuje na śrubę M8 (zgodnie z oznaczeniem M8/10 w nazwie).
• Czy mogę użyć tej końcówki do przewodu o przekroju mniejszym niż 95 mm²? Nie – jest ona zaprojektowana wyłącznie dla przewodów o przekroju 95 mm². Stosowanie mniejszego przekroju może skutkować słabym zaciśnięciem i ryzykiem przegrzania.
