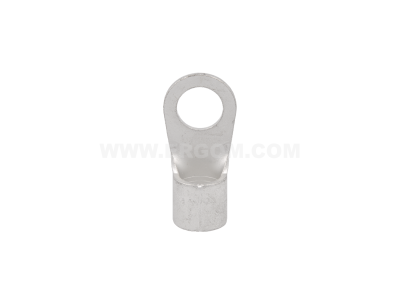

Końcówka oczkowa nieizolowana KO 95/16 przekrój: 95mm2, otwór pod śrubę M16 /10 | E09KO-01010106903 Ergom

Alternatywny kod produktu: KO 95/16 (10 SZT.)

Opis i Kluczowe Cechy

Końcówka oczkowa nieizolowana KO 95/16 (symbol E09KO-01010106903) przeznaczona jest do trwałego i pewnego zakańczania przewodów o przekroju 95 mm². Otwór montażowy M16 umożliwia przykręcenie do zacisków śrubowych, szyn zbiorczych lub aparatury modułowej. Brak izolacji ułatwia zaciskanie i kontrolę połączenia, a duży przekrój gwarantuje niską rezystancję styku w obwodach o wysokim obciążeniu prądowym.

• Przekrój przewodu 95 mm²: dedykowana do bezpiecznego przyłączania przewodów o dużym obciążalności prądowej, minimalizuje spadki napięcia i ryzyko przegrzania.
• Otwór pod śrubę M16: pasuje do standardowych śrub i szyn zbiorczych stosowanych w rozdzielnicach przemysłowych oraz w energetyce.
• Konstrukcja nieizolowana: ułatwia wizualną kontrolę zacisku, pozwala na stosowanie w miejscach, gdzie izolacja nie jest wymagana (np. w szynach zbiorczych IP20).
• Wykonanie bez izolacji: nie ogranicza zakresu temperatury pracy (typowe dla końcówek miedzianych) i jest kompatybilne z większością narzędzi do zaciskania.

Zgodność z Normami

Produkt spełnia wymagania europejskich norm dotyczących końcówek kablowych oraz posiada oznaczenie CE. Przeznaczony do stosowania w instalacjach zgodnych z normami niskonapięciowymi (LVD). Szczegółowe dane dotyczące materiału i parametrów mechanicznych dostępne są w dokumentacji technicznej producenta.

Zastosowanie

Końcówka KO 95/16 znajduje zastosowanie wszędzie tam, gdzie wymagane jest trwałe i przewodowe połączenie przewodu o dużym przekroju z elementami rozdzielnicy lub szyną zbiorczą.

• Przyłączanie przewodów zasilających do szyn zbiorczych w rozdzielnicach głównych i podrozdzielnicach.
• Zakańczanie kabli do łączenia z zaciskami śrubowymi styczników, wyłączników i rozłączników mocy.
• Wykonywanie połączeń w układach rozdziału energii o prądach rzędu setek amperów.
• Montaż w instalacjach przemysłowych, energetycznych oraz w dużych obiektach infrastrukturalnych.

Wskazówki Montażowe

Montaż końcówki może wykonywać wyłącznie wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w obwodzie. Przewód o przekroju 95 mm² należy starannie odizolować na długość odpowiadającą tulejce końcówki, a następnie zaciąć odpowiednią praską (zalecane narzędzie z matrycą dopasowaną do przekroju). Połączenie śrubowe dokręcać momentem zgodnym z zaleceniami producenta rozdzielnicy lub aparatu. Upewnić się, że oczko końcówki przylega płasko do powierzchni przyłączeniowej.

FAQ

• Z jakiego materiału wykonana jest końcówka? Producent nie podał szczegółowo składu materiału w dostępnych danych. Typowo końcówki nieizolowane o tym przekroju są wykonywane z miedzi elektrolitycznej lub mosiądzu – zalecamy sprawdzenie deklaracji w dokumentacji produktu.
• Czy końcówka wymaga dodatkowej izolacji? Nie – jest to końcówka nieizolowana, przeznaczona do stosowania w miejscach, gdzie izolacja nie jest konieczna (np. wewnątrz rozdzielnic, na szynach zbiorczych). W przypadku kontaktu z obudową należy zachować odstępy izolacyjne zgodne z normami.
• Jaki otwór montażowy ma końcówka? Otwór ma średnicę M16, co odpowiada śrubie o średnicy 16 mm. Przeznaczona jest do przykręcania do zacisków śrubowych lub szyn zbiorczych z rowkami M16.
