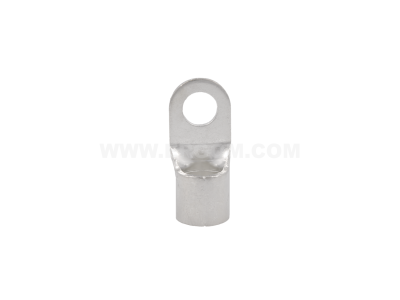

Końcówka oczkowa nieizolowana KO 95/12 przekrój: 95mm2, otwór pod śrubę M12 /100 | E09KO-01010106800 Ergom

Alternatywny kod produktu: KO 95/12 (100 SZT.)

Opis i Kluczowe Cechy

Końcówka oczkowa nieizolowana o symbolu E09KO-01010106800 (KO 95/12) przeznaczona do zakańczania przewodów o przekroju 95 mm² i łączenia ich z elementami instalacji za pomocą śruby M12. Wykonana z miedzi pokrytej cyną – materiał ten zapewnia odporność na korozję oraz niską rezystancję połączenia. Montaż odbywa się przez zaciśnięcie odpowiednią praską, co gwarantuje mechaniczną wytrzymałość i stabilność elektryczną.

• Przekrój przewodu 95 mm²: dedykowana do przewodów o dużym przekroju, stosowanych w obwodach wymagających przenoszenia wysokich prądów – bezpieczne i pewne połączenie.
• Otwór pod śrubę M12: umożliwia bezpośrednie mocowanie do szyn, zacisków lub listew przyłączeniowych – kompatybilność z popularnym gwintem w rozdzielnicach.
• Miedź cynowana (CuSn): ochrona przed utlenianiem i korozją w wilgotnym środowisku, a jednocześnie doskonała przewodność elektryczna.
• Budowa nieizolowana: konstrukcja bez izolacji ułatwia kontrolę wizualną połączenia oraz pozwala na stosowanie w miejscach, gdzie wymagana jest dodatkowa izolacja zewnętrzna (np. koszulka termoizolacyjna).
• Zaciskanie za pomocą praski: profesjonalny montaż narzędziem gwarantuje powtarzalny docisk i trwałość połączenia – zgodnie z zasadami poprawnej instalacji.

Zgodność z Normami

Produkt został zaprojektowany i wyprodukowany zgodnie z ogólnymi wymaganiami norm europejskich (CE) oraz standardami DIN dotyczącymi końcówek do przewodów. Jakość materiałów i procesów produkcyjnych potwierdzona certyfikatem CE. W przypadku konkretnych norm branżowych (np. dotyczących obciążalności prądowej) należy kierować się danymi producenta instalacji oraz lokalnymi przepisami.

Zastosowanie

Końcówka oczkowa nieizolowana KO 95/12 znajduje zastosowanie wszędzie tam, gdzie wymagane jest trwałe i pewne zakończenie przewodu o dużym przekroju, zwłaszcza w instalacach przemysłowych, rozdzielnicach głównych oraz przyłączach maszyn.

• Zakańczanie przewodów w rozdzielnicach głównych i podrozdzielnicach – pewny styk na szynach przyłączeniowych.
• Łączenie przewodów w szafach sterowniczych i rozdzielczych – montaż na listwach zaciskowych lub bezpośrednio na aparaturze.
• Instalacje w przemyśle ciężkim, energetyce i infrastrukturze – gdzie występują przewody o dużym przekroju i wymagane są wysokie prądy robocze.
• Przygotowanie przewodów do podłączenia transformatorów, silników czy zasilaczy o dużych mocach.

Wskazówki Montażowe

Montaż końcówki może być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie i upewnić się, że obwód nie jest zasilany. Do zaciśnięcia końcówki na przewodzie użyj praski dobranej do przekroju 95 mm² – siła zacisku i matryca muszą odpowiadać typowi końcówki. Przekrój przewodu powinien być zgodny z wymaganiami obwodu (prąd znamionowy, długość, spadek napięcia). Po zaciśnięciu sprawdź wizualnie poprawność połączenia – przewód powinien być całkowicie osadzony w tulei, a końcówka nie może wykazywać luzów.

FAQ

• Czy końcówka jest izolowana? Nie – to model nieizolowany. Jeśli wymagana jest dodatkowa ochrona przed zwarciem lub wilgocią, należy zastosować koszulkę termokurczliwą lub izolacyjną po zaciśnięciu.
• Jakiego narzędzia użyć do zaciskania? Zaleca się użycie praski ręcznej lub hydraulicznej z odpowiednią matrycą dla przekroju 95 mm². Nie wolno stosować młotka ani szczypiec uniwersalnych – grozi to uszkodzeniem końcówki i niepewnym połączeniem.
• Czy końcówka nadaje się do przewodów linkowych i pełnych? Tak, pod warunkiem że przekrój przewodu wynosi dokładnie 95 mm². W przypadku przewodów linkowych należy przed zaciśnięciem usunąć izolację na długości odpowiadającej tulei końcówki (zgodnie z instrukcją producenta praski).
