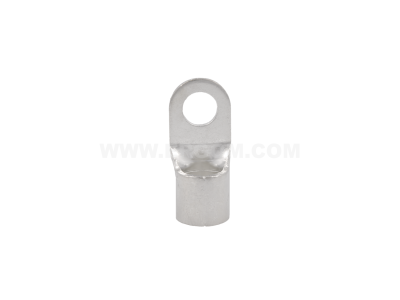

Końcówka oczkowa nieizolowana KO 95/12 przekrój: 95mm2, otwór pod śrubę M12 /10 | E09KO-01010106802 Ergom

Alternatywny kod produktu: KO 95/12 (10 SZT.)

Opis i Kluczowe Cechy

Końcówka oczkowa nieizolowana oznaczona symbolem E09KO-01010106802 (typ KO 95/12) przeznaczona jest do trwałego łączenia przewodów o przekroju 95 mm² z szynami, zaciskami lub płytami przy użyciu śruby M12. Otwarta konstrukcja bez izolacji ułatwia wizualną kontrolę połączenia, a duży przekrój zapewnia niską rezystancję styku i bezpieczny przepływ prądu w instalacjach o znacznym obciążeniu.

• Przekrój przewodu 95 mm²: umożliwia pewne połączenie przewodów o dużej średnicy, minimalizując straty mocy i ryzyko przegrzania miejsca styku.
• Otwór pod śrubę M12: kompatybilny z typowymi elementami montażowymi (szyny, listwy, zaciski), co przyspiesza instalację i zapewnia mechaniczną wytrzymałość połączenia.
• Brak izolacji: ułatwia inspekcję i pomiar rezystancji przejścia, a w odpowiednio zabezpieczonych obudowach nie stanowi zagrożenia.
• Materiał przewodzący (miedź w gatunku elektrotechnicznym): gwarantuje wysoką przewodność i odporność na korozję przy poprawnie wykonanym zacisku (dane producenta – materiał nie został podany w źródle, jednak standardem w tej klasie jest miedź).
• Uniwersalne zastosowanie: nadaje się do przewodów miedzianych i aluminiowych (po zastosowaniu odpowiedniej pasty), co zwiększa elastyczność w doborze okablowania.

Zgodność z Normami

Produkt został zaprojektowany zgodnie z europejskimi normami bezpieczeństwa i jakości dla końcówek kablowych, co potwierdza oznaczenie CE. Zastosowane wymiary i tolerancje otworu oraz tulei odpowiadają wymaganiom powszechnie stosowanych standardów DIN (np. DIN 46237), jednak konkretne numery norm nie są podane w dokumentacji producenta – przed montażem należy sprawdzić zgodność z wymaganiami konkretnej instalacji.

Zastosowanie

Końcówka oczkowa nieizolowana KO 95/12 znajduje zastosowanie wszędzie tam, gdzie wymagane jest bezpieczne i niskooporowe połączenie przewodów o dużym przekroju z elementami rozdzielni, szyn zbiorczych lub aparatury. Polecana do:

• łączenia kabli zasilających z szynami zbiorczymi w rozdzielnicach głównych i podrozdzielnicach,
• montażu przyłączek do wyłączników mocy, styczników i bezpieczników o dużym prądzie znamionowym,
• tworzenia połączeń uziemiających i wyrównawczych w obiektach przemysłowych i energetycznych,
• prac serwisowych i modernizacyjnych w istniejących instalacjach wymagających pewnego zacisku śrubowego M12.

Wskazówki Montażowe

Montaż końcówki może być wykonywany wyłącznie przez osoby z odpowiednimi uprawnieniami SEP, z zachowaniem zasad bezpieczeństwa. Przed rozpoczęciem prac bezwzględnie odłącz napięcie i upewnij się, że obwód jest odizolowany. Do zaciskania używaj specjalistycznych narzędzi (tłoczek z matrycą dobraną do przekroju 95 mm²), postępując zgodnie z instrukcją producenta narzędzia. Moment dokręcania śruby M12 stosuj według zaleceń producenta urządzenia, do którego podłączana jest końcówka (typowy zakres 15–25 Nm dla połączeń miedzianych). Przekrój przewodu musi być zgodny z nominalnym 95 mm² – nie stosuj końcówki do przewodów o innym przekroju.

FAQ

• Jaki przekrój przewodu obsługuje ta końcówka? Końcówka przeznaczona jest do przewodów o przekroju 95 mm² (odpowiednik 95 mm²). Nie należy jej stosować do przewodów o mniejszym ani większym przekroju – może to prowadzić do nieprawidłowego zacisku.
• Jaka średnica otworu i rodzaj śruby? Otwór ma średnicę 12 mm, co odpowiada śrubie M12. Pasuje do standardowych śrub z gwintem metrycznym M12.
• Czy końcówka jest izolowana? Nie – to końcówka nieizolowana. Stosuj ją wyłącznie w suchych, czystych obudowach o stopniu ochrony co najmniej IP2X lub z dodatkową izolacją (np. koszulka termokurczliwa). Zawsze pamiętaj o odłączeniu napięcia przed montażem.
