Końcówka oczkowa nieizolowana KO 95/10 przekrój: 95mm2, otwór pod śrubę M10 /10 | E09KO-01010106702 Ergom

Alternatywny kod produktu: KO 95/10 (10 SZT.)

Opis i Kluczowe Cechy

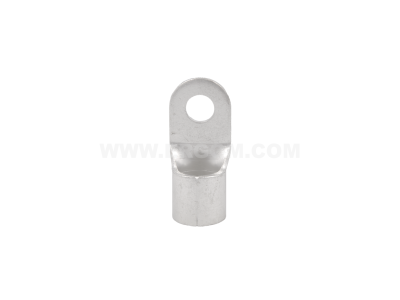

Końcówka oczkowa nieizolowana KO 95/10 (symbol E09KO-01010106702) to element do łączenia przewodów o przekroju 95 mm² z zaciskami śrubowymi M10. Wykonana z miedzi, umożliwia pewne i trwałe połączenie w instalacjach o dużym obciążeniu prądowym. Brak izolacji ułatwia bezpośredni styk elektryczny w puszkach i rozdzielnicach.

• Przekrój 95 mm²: zapewnia wysoką przewodność elektryczną i minimalizuje straty mocy przy przepływie dużych prądów, co jest kluczowe w obwodach głównych i odbiorach przemysłowych.
• Otwór pod śrubę M10: gwarantuje kompatybilność z większością szyn, listew zaciskowych i aparatury modułowej, umożliwiając stabilne mechanicznie i elektrycznie połączenie.
• Wykonanie nieizolowane: umożliwia stosowanie w miejscach wymagających bezpośredniego styku miedzi z miedzią, co jest często wymagane w instalacjach o dużym prądzie (np. przyłącza transformatorów, szyny zbiorcze).
• Materiał miedziany: zapewnia odporność na korozję, niską rezystancję styku oraz długą żywotność połączenia bez ryzyka przegrzania przy prawidłowym montażu.
• Uniwersalny kształt oczka: ułatwia szybki i powtarzalny montaż na szynach oraz zaciskach, skracając czas instalacji i zwiększając bezpieczeństwo połączeń.

Zgodność z Normami

Końcówka oczkowa nieizolowana KO 95/10 została wyprodukowana zgodnie z europejskimi normami dotyczącymi złączek do przewodów (seria EN 61238). Posiada certyfikat CE, potwierdzający spełnienie wymogów bezpieczeństwa i kompatybilności elektrycznej. Przed montażem należy sprawdzić zgodność z lokalnymi przepisami instalacyjnymi.

Zastosowanie

Końcówka oczkowa przeznaczona jest do przyłączania przewodów o przekroju 95 mm² w obwodach o znacznych wartościach prądu znamionowego. Stosowana głównie w rozdzielnicach, szafach sterowniczych i instalacjach przemysłowych.

• Przyłączanie kabli zasilających do listew zaciskowych lub szyn w rozdzielnicach głównych i podrozdzielnicach.
• Tworzenie połączeń pomiędzy aparaturą modułową (wyłączniki, styczniki) a szynami zbiorczymi w obwodach o prądach znamionowych do kilkuset amperów.
• Montaż na zaciskach transformatorów, baterii kondensatorów i innych urządzeń wymagających niezawodnego połączenia dużym przekrojem przewodu.
• W instalacjach fotowoltaicznych oraz magazynów energii, gdzie wymagana jest niska rezystancja przejścia dla prądów stałych i zmiennych.

Wskazówki Montażowe

Montaż końcówki oczkowej powinien być wykonany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP (do 1 kV lub powyżej, w zależności od instalacji). Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie i zabezpieczyć obwód przed przypadkowym załączeniem. Do zaciskania końcówki na przewodzie należy użyć dedykowanej praski o odpowiednim profilu matrycy (zalecane przez producenta końcówek). Po zaciśnięciu sprawdzić wytrzymałość mechaniczną połączenia. Moment dokręcania śruby M10 należy dobrać zgodnie z dokumentacją techniczną urządzenia, do którego przyłączana jest końcówka (typowo 20-30 Nm dla połączeń miedź-miedź). Przekrój przewodu powinien być zgodny z przekrojem oczka – 95 mm² – nie stosować przewodów o mniejszym lub większym przekroju. W przypadku stosowania w środowisku wilgotnym lub agresywnym, zaleca się dodatkowe zabezpieczenie końcówki rękawem termokurczliwym lub lakierem izolacyjnym.

FAQ

• Czy końcówka jest izolowana? Nie, jest to końcówka oczkowa nieizolowana (bez nadlewu tworzywowego). Stosuje się ją w miejscach, gdzie wymagany jest bezpośredni styk miedzi z zaciskiem, a izolacja przewodu jest realizowana w inny sposób (np. rękaw termokurczliwy na całej długości odizolowanego przewodu).
• Jaki otwór ma końcówka? Otwór pod śrubę M10 (średnica 10 mm). Końcówka pasuje do śrub, wkrętów oraz szyn z gwintem M10.
• Do jakich przewodów można ją stosować? Wyłącznie do przewodów o przekroju 95 mm² (sztywnych lub linkowych). Należy stosować odpowiednie tulejki końcowe dla przewodów linkowych przed zaciśnięciem, aby uniknąć wyrywania pojedynczych drucików.
