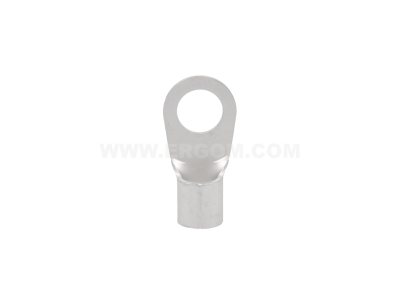

Końcówka oczkowa nieizolowana KO 70/16 przekrój: 70mm2, otwór pod śrubę M16 /10 | E09KO-01010106403 Ergom

Alternatywny kod produktu: KO 70/16 (10 SZT.)

Opis i Kluczowe Cechy

Końcówka oczkowa nieizolowana KO 70/16 (symbol E09KO-01010106403) przeznaczona do zaciskania przewodów o przekroju 70 mm² z otworem montażowym M16. Dzięki dużemu przekrojowi i solidnej konstrukcji zapewnia niską rezystancję styku oraz pewność połączenia w instalacjach wymagających przewodzenia znacznych prądów.

• Przekrój 70 mm²: umożliwia bezpieczne przewodzenie wysokich prądów w obwodach przemysłowych i rozdzielnicach, pod warunkiem odpowiedniego zabezpieczenia i doboru przewodu.
• Otwór montażowy M16: gwarantuje stabilne i trwałe mocowanie na szynach zbiorczych, zaciskach śrubowych oraz innych elementach konstrukcyjnych.
• Nieizolowana konstrukcja: ułatwia wizualną kontrolę połączenia oraz zapewnia niski opór przejścia przy zachowaniu pełnej przewodności.
• Symbol E09KO-01010106403: precyzyjna identyfikacja produktu w systemie magazynowym i zamówieniowym, co przyspiesza kompletację i logistykę.

Zgodność z Normami

Produkt spełnia ogólne wymagania europejskich norm dotyczących nieizolowanych końcówek kablowych stosowanych w instalacjach niskiego napięcia. Posiada oznaczenie CE potwierdzające zgodność z obowiązującymi dyrektywami.

Zastosowanie

Końcówka oczkowa KO 70/16 znajduje zastosowanie wszędzie tam, gdzie wymagane jest niezawodne, trwałe połączenie przewodu o dużym przekroju z elementem montażowym.

• Przyłączanie przewodów do szyn zbiorczych w rozdzielnicach i szafach sterowniczych.
• Tworzenie połączeń uziemiających oraz wyrównawczych w instalacjach przemysłowych i budynkowych.
• Podłączanie kabli zasilających do zacisków głównych wyłączników, styczników i innych urządzeń modułowych.
• Prace remontowe i modernizacyjne w sieciach elektrycznych niskiego napięcia.

Wskazówki Montażowe

Montaż końcówki powinien być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie i upewnij się, że obwód jest odłączony od źródła zasilania. Do zaciskania używaj odpowiedniej zaciskarki z matrycą dedykowaną do przekroju 70 mm² – postępuj zgodnie z instrukcją producenta narzędzia. Przekrój przewodu musi być dobrany do parametrów obwodu i zabezpieczeń. Po zaciśnięciu sprawdź wizualnie jakość połączenia oraz pewność osadzenia przewodu.

FAQ

• Jaki przekrój przewodu pasuje do tej końcówki? Końcówka KO 70/16 jest przeznaczona do przewodów o przekroju 70 mm². Należy stosować wyłącznie przewody miedziane (lub aluminiowe, jeśli producent dopuszcza).
• Czy końcówka jest izolowana? Nie, jest to końcówka nieizolowana. Brak izolacji umożliwia niską rezystancję przejścia oraz łatwą kontrolę wizualną, ale wymaga zachowania odpowiednich odstępów izolacyjnych w miejscu montażu.
• Jaka jest średnica otworu montażowego? Otwór ma rozmiar M16, co oznacza średnicę 16 mm przeznaczoną pod śrubę M16 (gwint metryczny). Umożliwia to stabilne mocowanie na typowych szynach i zaciskach śrubowych.
