Końcówka oczkowa nieizolowana KO 70/12 przekrój: 70mm2, otwór pod śrubę M12 /10 | E09KO-01010106302 Ergom

Alternatywny kod produktu: KO 70/12 (10 SZT.)

Opis i Kluczowe Cechy

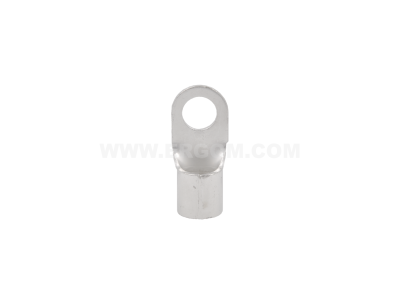

Końcówka oczkowa nieizolowana KO 70/12 (symbol E09KO-01010106302) przeznaczona jest do trwałego i pewnego łączenia przewodów o przekroju 70 mm² z elementami montażowymi wyposażonymi w gwint M12. Dzięki precyzyjnie wykonanemu otworowi oraz odpowiedniemu kształtowi oczka zapewnia stabilne połączenie mechaniczne i elektryczne w rozdzielnicach oraz szafach sterowniczych.

• Przekrój przewodu 70 mm²: umożliwia stosowanie końcówki w obwodach o dużym obciążeniu, gdzie wymagany jest przewód o znacznej średnicy – idealna do linii zasilających i przyłączy głównych.
• Otwór pod śrubę M12: pasuje do standardowych szyn zbiorczych, listew zaciskowych oraz aparatury z gwintem M12, co ułatwia szybki montaż w istniejących instalacjach.
• Wykonanie nieizolowane: dedykowana do miejsc, w których izolacja nie jest wymagana (np. wewnątrz rozdzielnic, w szynach zbiorczych) – pozwala na oszczędność miejsca i lepsze odprowadzanie ciepła.
• Konstrukcja oczkowa (pierścieniowa): zapewnia pewne obejście śruby, minimalizując ryzyko poluzowania połączenia podczas wibracji lub zmian temperatury.

Zgodność z Normami

Produkt zgodny z europejskimi normami dotyczącymi złączek elektroinstalacyjnych oraz posiada certyfikat CE. Spełnia wymagania konstrukcyjne i wymiarowe dla końcówek oczkowych stosowanych w instalacjach niskiego napięcia.

Zastosowanie

Końcówka oczkowa KO 70/12 znajduje zastosowanie wszędzie tam, gdzie zachodzi potrzeba pewnego przyłączenia przewodu o dużym przekroju do zacisków śrubowych M12.

• Przyłączanie kabli zasilających do szyn zbiorczych w rozdzielnicach głównych.
• Podłączanie odbiorników o wysokim poborze prądu (silniki, transformatory, nagrzewnice) w szafach sterowniczych.
• Tworzenie przyłączy PE / PEN w instalacjach przemysłowych (zaciski ochronne M12).
• Łączenie przewodów 70mm² w rozłącznikach, stycznikach i wyłącznikach wyposażonych w śruby M12.

Wskazówki Montażowe

Montaż końcówki powinien być wykonany przez wykwalifikowanego elektryka z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia od instalacji. Przed zaciskaniem należy zdjąć izolację z przewodu na odpowiednią długość (zgodnie z zaleceniami producenta). Zacisnąć końcówkę za pomocą narzędzia do zaciskania (szczęki profilowane) przeznaczonego do przekroju 70 mm², stosując siłę zacisku określoną w karcie narzędzia. Połączenie śrubowe dokręcić momentem zgodnym z dokumentacją techniczną aparatu lub szyny. Upewnić się, że przewód jest całkowicie osadzony w oczku, a koniec izolacji znajduje się tuż przy kołnierzu końcówki. Przed załączeniem napięcia sprawdzić poprawność połączenia oraz brak zwarcia.

FAQ

• Czy końcówka nadaje się do przewodów aluminiowych? Producent nie podaje informacji o materiale przewodu. Końcówka przeznaczona jest do przewodów o przekroju 70 mm², ale wymagane jest stosowanie odpowiednich past antyoksydacyjnych i sprawdzenie kompatybilności materiału w przypadku aluminium. Zalecamy stosowanie do przewodów miedzianych.
• Jaki prąd mogę przepuścić przez tę końcówkę? Producent nie podaje wartości znamionowej prądu dla samej końcówki. Dopuszczalne obciążenie prądowe zależy od przekroju przewodu (70mm²), rodzaju izolacji, temperatury otoczenia oraz sposobu montażu. W typowej instalacji dla przewodu 70mm² należy kierować się normami obciążeń (np. PN-HD 60364-5-523).
• Czy końcówka jest izolowana? Jakie jest napięcie izolacji? Końcówka jest nieizolowana – nie posiada osłony izolacyjnej. Dlatego może być stosowana wyłącznie wewnątrz rozdzielnic i szaf, gdzie nie występuje ryzyko kontaktu z częściami pod napięciem. Informacja o napięciu izolacji nie dotyczy tego produktu.
