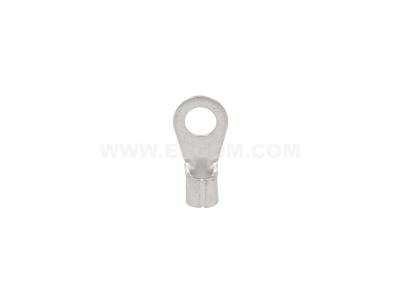

Końcówka oczkowa nieizolowana KO 6/5 przekrój: 6mm2, otwór pod śrubę M5 (opak 25szt) | E09KO-01010102602 Ergom

Alternatywny kod produktu: KO 6/5 (25 SZT.)

Opis i Kluczowe Cechy

Końcówka oczkowa nieizolowana typu KO 6/5 (symbol E09KO-01010102602) przeznaczona jest do zaciskania przewodów o przekroju 6 mm² i montażu na śrubach M5. Brak izolacji umożliwia wizualną kontrolę połączenia oraz łatwe zastosowanie dodatkowej osłony termokurczliwej. Opakowanie zawiera 25 sztuk, co ułatwia zaopatrzenie przy większych instalacjach.

• Przekrój przewodu 6 mm²: gwarantuje optymalną powierzchnię styku dla prądów roboczych instalacji – połączenie jest pewne i ma niską rezystancję.
• Otwór pod śrubę M5: pasuje do standardowych listew zaciskowych, szyn przyłączeniowych oraz zacisków aparatury modułowej.
• Wykonanie nieizolowane: pozwala na bezpośrednią kontrolę jakości zacisku i łatwe docieplenie koszulką termokurczliwą w razie potrzeby.
• Opakowanie 25 sztuk: ekonomiczne i praktyczne – jedna paczka wystarcza na kilka obwodów w typowej rozdzielnicy.
• Materiał zgodny ze standardami DIN: wykonana z miedzi elektrolitycznej, często cynowanej, co zapewnia odporność na korozję i długą żywotność połączenia.

Zgodność z Normami

Końcówka oczkowa nieizolowana KO 6/5 odpowiada wymaganiom ogólnym norm DIN dotyczących końcówek do zaciskania. Produkt posiada deklarację zgodności CE i może być stosowany w instalacjach niskiego napięcia zgodnie z przepisami krajowymi.

Zastosowanie

Końcówka przeznaczona jest do łączenia przewodów miedzianych z zaciskami śrubowymi w instalacjach elektrycznych. Sprawdzi się w następujących scenariuszach:

• Podłączanie przewodów do listew zaciskowych w rozdzielnicach głównych i podrzędnych.
• Przyłączanie aparatury modułowej (wyłączniki, styczniki, przyciski) do szyn przyłączeniowych.
• Tworzenie trwałych połączeń w puszkach instalacyjnych oraz szafach sterowniczych.
• Montaż w instalacjach przemysłowych i domowych, gdzie wymagane jest pewne oraz łatwe do sprawdzenia połączenie.

Wskazówki Montażowe

Prace należy wykonywać wyłącznie przez osoby z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Do zaciskania końcówki użyj narzędzia dopasowanego do przekroju 6 mm² (np. zaciskarka ręczna z matrycą o odpowiednim profilu). Przed zaciskaniem zdejmij izolację przewodu na długość około 10-12 mm. Po zaciśnięciu upewnij się, że oczko końcówki jest równomiernie dociśnięte do rdzenia. Śrubę M5 dokręcaj momentem obrotowym zgodnym z dokumentacją złącza – zazwyczaj 2-3 Nm. Nie stosuj siły – zbyt mocne dokręcenie może uszkodzić końcówkę.

FAQ

• Z jakiego materiału jest wykonana końcówka? Końcówka jest wykonana z miedzi elektrolitycznej, często z dodatkową powłoką cynową (brak szczegółowych danych w opisie – standardem w tego typu produktach jest miedź cynowana).
• Czy do stosowania w obwodach 230V potrzebuję izolacji dodatkowej? Tak. Ponieważ końcówka nie posiada izolacji, po zaciśnięciu zaleca się nałożenie koszulki termokurczliwej lub izolacyjnej listwy zaciskowej, aby spełnić wymogi ochrony przed dotykiem bezpośrednim.
• Jaki maksymalny prąd mogę przesłać przez tę końcówkę? Maksymalna obciążalność prądowa zależy od przekroju przewodu oraz warunków otoczenia. Dla przewodu miedzianego 6 mm² typowy długotrwały prąd obciążenia wynosi około 32-40 A (w zależności od sposobu ułożenia i temperatury). Konkretnej wartości nie podano w danych produktu – zawsze dobieraj końcówkę do obciążenia zgodnie z normami instalacyjnymi.
