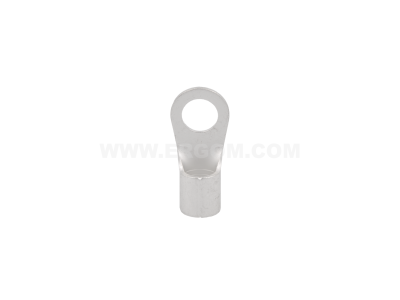

Końcówka oczkowa nieizolowana KO 50/12 przekrój: 50mm2, otwór pod śrubę M12 /10 | E09KO-01010105703 Ergom

Alternatywny kod produktu: KO 50/12 (10 SZT.)

Opis i Kluczowe Cechy

Końcówka oczkowa nieizolowana KO 50/12 (symbol E09KO-01010105703) przeznaczona jest do trwałego i pewnego łączenia przewodów o przekroju 50 mm² z zaciskami śrubowymi M12. Wykonana jako element nieizolowany, zapewnia bezpośredni styk elektryczny przy zachowaniu wysokiej przewodności. Sprawdza się w instalacjach wymagających solidnego połączenia mechanicznego i elektrycznego.

• Przekrój przewodu 50 mm²: dedykowana do przewodów o dużym przekroju, co umożliwia stosowanie w obwodach o znacznym obciążeniu prądowym bez ryzyka przegrzania połączenia.
• Otwór pod śrubę M12: uniwersalny wymiar otworu montażowego pasuje do standardowych śrub M12, ułatwiając szybki i pewny montaż na szynach, listwach zaciskowych lub aparaturze.
• Nieizolowana konstrukcja: brak izolacji redukuje opór stykowy i ułatwia wizualną kontrolę połączenia; zalecane stosowanie w miejscach z odpowiednią izolacją obudowy lub osłoną.
• Materiał o wysokiej przewodności: wykonana z miedzi (standard branżowy dla końcówek oczkowych), co gwarantuje niską rezystancję i długotrwałą stabilność połączenia.
• Precyzyjnie wykonany otwór i oczko: zapewnia łatwe nasadzenie na śrubę i równomierny docisk, minimalizując ryzyko poluzowania pod wpływem wibracji.

Zgodność z Normami

Końcówka oczkowa KO 50/12 została wyprodukowana zgodnie z obowiązującymi standardami europejskimi (normy serii DIN) oraz posiada znak CE. Spełnia wymagania dotyczące bezpieczeństwa połączeń elektrycznych w instalacjach przemysłowych i budynkowych.

Zastosowanie

Końcówka oczkowa nieizolowana KO 50/12 znajduje zastosowanie wszędzie tam, gdzie konieczne jest pewne połączenie przewodu o dużym przekroju z zaciskiem śrubowym. Sprawdza się w:

• Instalacjach przemysłowych – łączenie przewodów zasilających z szynami zbiorczymi, rozdzielnicami i aparaturą łączeniową.
• Systemach dystrybucji energii – punkty przyłączeniowe transformatorów, rozdzielnic głównych, tablic bezpiecznikowych.
• Połączeniach uziemiających i wyrównawczych – gdzie wymagane jest solidne połączenie przewodu ochronnego lub uziomu z konstrukcją.
• Automatyce i sterowaniu – do podłączania przewodów silnikowych, grzałek, odbiorników dużej mocy do styczników lub wyłączników.

Wskazówki Montażowe

Montaż końcówki oczkowej powinien być przeprowadzany wyłącznie przez personel z odpowiednimi uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie i upewnić się, że obwód jest odizolowany. Przewód o przekroju 50 mm² należy odpowiednio odizolować i zwarć, a następnie nasadzić końcówkę na oczyszczoną i skręconą żyłę. Tak przygotowane połączenie dociska się za pomocą odpowiedniej praski zaciskowej, zgodnie z dokumentacją producenta. Końcówkę montuje się na śrubie M12 z podkładką i nakrętką, dokręcając momentem zgodnym z zaleceniami (typowy zakres dla M12 w połączeniach elektrycznych: 30–60 Nm, w zależności od materiału). Przekrój przewodu i dobór zabezpieczeń musi odpowiadać obciążeniu obwodu. Zaleca się stosowanie osłon izolacyjnych na nieizolowaną końcówkę w miejscach zagrożonych przypadkowym dotykiem.

FAQ

• Jakiego narzędzia użyć do zaciskania końcówki KO 50/12? Do końcówek nieizolowanych o przekroju 50 mm² należy stosować profesjonalną praskę hydrauliczną lub mechaniczną z odpowiednią matrycą (np. trapezową lub sześciokątną). Praska musi zapewnić równomierny docisk na całej długości tulei.
• Czy końcówka jest izolowana? Nie, końcówka KO 50/12 jest nieizolowana. W instalacjach z możliwością dotyku należy zapewnić dodatkową izolację (np. koszulki termokurczliwe, osłony) lub zastosować końcówkę w miejscach niedostępnych.
• Jaki moment dokręcania śruby M12 dla tej końcówki? Moment dokręcania zależy od materiału śruby i podkładki. Dla standardowych połączeń miedź-miedź lub miedź-stal zaleca się zakres 30–50 Nm. Należy zawsze kierować się dokumentacją techniczną producenta aparatu do którego końcówka jest przykręcana.
