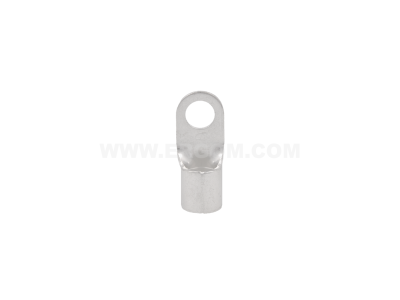

Końcówka oczkowa nieizolowana KO 50/10 przekrój: 50mm2, otwór pod śrubę M10 /10 | E09KO-01010105602 Ergom

Alternatywny kod produktu: KO 50/10 (10 SZT.)

Opis i Kluczowe Cechy

Końcówka oczkowa nieizolowana typu KO 50/10 (symbol E09KO-01010105602) przeznaczona do łączenia przewodów o przekroju 50 mm². Otwór montażowy M10 umożliwia pewne i trwałe połączenie śrubowe. Dzięki swojej konstrukcji zapewnia bezpieczne i stabilne połączenie w obwodach o znacznym obciążeniu prądowym, minimalizując ryzyko luzowania i wzrostu rezystancji przejścia.

• Przekrój przewodu 50 mm²: umożliwia pewne łączenie przewodów o dużej średnicy, stosowanych w obwodach głównych i zasilających, bez ryzyka przeciążenia styków.
• Otwór pod śrubę M10: kompatybilny z typowymi śrubami i szynami przyłączeniowymi; zapewnia dużą powierzchnię styku i mechaniczną wytrzymałość połączenia.
• Konstrukcja nieizolowana: przeznaczona do zastosowań w rozdzielnicach i szafach sterowniczych, gdzie wymagana jest dodatkowa izolacja zewnętrzna lub zabezpieczenie przed przypadkowym zwarciem.
• Standardowy kształt oczka K: ułatwia szybki i powtarzalny montaż zgodny z przyjętymi praktykami instalacyjnymi.

Zgodność z Normami

Końcówka oczkowa nieizolowana KO 50/10 została zaprojektowana zgodnie z europejskimi normami dotyczącymi złączek kablowych oraz ogólnymi wymogami bezpieczeństwa dla osprzętu elektroinstalacyjnego. Posiada deklarację zgodności CE producenta.

Zastosowanie

Końcówka oczkowa KO 50/10 znajduje zastosowanie w profesjonalnych instalacjach elektrycznych, gdzie wymagane jest pewne i trwałe połączenie przewodów o dużym przekroju.

• Łączenie przewodów zasilających w rozdzielnicach głównych i podrozdzielniach.
• Przyłącza kabli w szafach sterowniczych oraz w systemach automatyki przemysłowej.
• Montaż przewodów ochronnych PE i wyrównawczych w instalacjach uziemiających (przy odpowiednim doborze materiału).
• Tworzenie połączeń w obwodach o prądach rzędu kilkuset amperów, np. przy transformatorach lub silnikach dużej mocy.

Wskazówki Montażowe

Montaż końcówki oczkowej powinien być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie i zabezpieczyć obwód przed przypadkowym załączeniem. Końcówkę zaciska się na odizolowanym przewodzie za pomocą odpowiednio dobranej praski (zgodnie z zaleceniami producenta narzędzia). Połączenie śrubowe należy dokręcić momentem określonym w dokumentacji technicznej producenta – dla śruby M10 typowy moment dokręcania wynosi około 20–35 Nm (dla stali nierdzewnej lub ocynkowanej, w zależności od klasy wytrzymałości). Przekrój przewodu musi być zgodny z przekrojem końcówki (50 mm²). Po zaciśnięciu zaleca się sprawdzenie wytrzymałości połączenia przez próbę pociągnięcia.

FAQ

• Czy końcówka jest izolowana? Nie. Jest to końcówka nieizolowana (oznaczenie w nazwie "nieizolowana"). Należy stosować dodatkowe osłony lub rękawki izolacyjne w miejscach, gdzie wymagana jest ochrona przed dotykiem lub zwarciem.
• Jaki materiał został użyty do produkcji? Dane producenta nie zawierają informacji o materiale. W przypadku końcówek nieizolowanych stosuje się najczęściej miedź lub miedź cynowaną – zalecamy potwierdzenie w oficjalnej karcie katalogowej producenta (symbol E09KO-01010105602).
• Czy mogę użyć tej końcówki do przewodu o mniejszym przekroju? Nie. Przekrój końcówki (50 mm²) jest dostosowany do przewodu o tym samym przekroju. Stosowanie przewodu o mniejszym przekroju może skutkować nieprawidłowym zaciśnięciem i utratą pewności połączenia.
