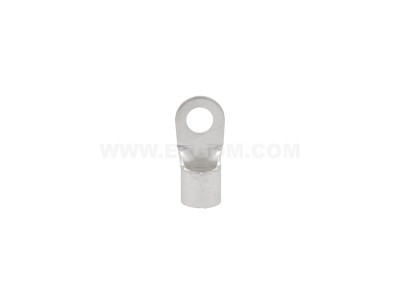

Końcówka oczkowa nieizolowana KO 35/8 przekrój: 35mm2, otwór pod śrubę M8 /10 | E09KO-01010104902 Ergom

Alternatywny kod produktu: KO 35/8 (10 SZT.)

Opis i Kluczowe Cechy

Końcówka oczkowa nieizolowana KO 35/8 (symbol E09KO-01010104902) przeznaczona jest do trwałego łączenia przewodów miedzianych o przekroju 35 mm² z zaciskami śrubowymi M8. Dzięki precyzyjnemu tłoczeniu i otworowi montażowemu Ø8 mm zapewnia pewny styk elektryczny i mechaniczną wytrzymałość połączenia.

• Przekrój przewodu 35 mm²: umożliwia bezpieczne przyłączanie przewodów o dużym obciążalności prądowej, redukując rezystancję przejścia.
• Otwór montażowy M8: kompatybilny z typowymi śrubami oraz zaciskami w rozdzielnicach, szynach zbiorczych i aparaturze łączeniowej.
• Wykonanie nieizolowane: ułatwia wizualną kontrolę połączenia i pozwala stosować w miejscach, gdzie izolacja jest zapewniona przez inne elementy lub nie jest wymagana.
• Precyzyjna obróbka mechaniczna: gwarantuje powtarzalność wymiarów oraz łatwość i szybkość montażu przy użyciu odpowiednich narzędzi zaciskowych.
• Wszechstronność zastosowań: sprawdza się zarówno w instalacjach przemysłowych, jak i w budynkach, przy łączeniu przewodów z aparaturą modułową i szynami zbiorczymi.

Zgodność z Normami

Końcówka została zaprojektowana zgodnie z ogólnymi wymaganiami norm europejskich dla końcówek kablowych oraz posiada oznaczenie CE. W przypadku braku szczegółowych norm w dokumentacji produktu, należy kierować się zasadami dobrej praktyki inżynierskiej i wytycznymi producenta narzędzi zaciskowych.

Zastosowanie

Końcówka oczkowa KO 35/8 znajduje zastosowanie tam, gdzie konieczne jest pewne połączenie przewodu o przekroju 35 mm² z elementem wyposażonym w śrubę M8.

• Łączenie przewodów w rozdzielnicach głównych i podrozdzielniach.
• Montaż na szynach zbiorczych w stacjach transformatorowych i tablicach rozdzielczych.
• Przyłączanie odbiorników o dużym poborze mocy (np. silników, nagrzewnic, klimatyzatorów).
• Instalacje w systemach automatyki i sterowania, gdzie wymagane jest bezpieczne odłączenie i kontrola połączenia.

Wskazówki Montażowe

Montaż końcówki oczkowej powinien być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia (np. SEP) i po bezwzględnym odłączeniu napięcia. Przed zaciskaniem należy usunąć izolację z przewodu na długość odpowiednią do długości tulejki końcówki, a następnie zastosować profesjonalne narzędzie zaciskowe (zaprasowane na całej długości tulejki). Moment dokręcania śruby M8 należy dobrać zgodnie z dokumentacją producenta aparatu lub szyny. Przekrój przewodu musi odpowiadać 35 mm². Po montażu zaleca się sprawdzenie siły połączenia i rezystancji przejścia.

FAQ

• Do jakich przewodów stosować końcówkę KO 35/8? Końcówka jest przeznaczona do przewodów miedzianych o przekroju 35 mm². Nie należy stosować do przewodów aluminiowych lub o innym przekroju bez odpowiedniej weryfikacji.
• Jaki otwór montażowy ma ta końcówka? Otwór ma średnicę 8 mm, co odpowiada śrubie z gwintem M8. Możliwe jest również zastosowanie śruby M8 z podkładką.
• Czy końcówka jest izolowana? Nie, jest to końcówka nieizolowana. Zaleca się jej stosowanie w miejscach, gdzie izolacja połączenia jest zapewniona przez inne elementy (np. osłony, puszki) lub w środowisku suchym i czystym.
