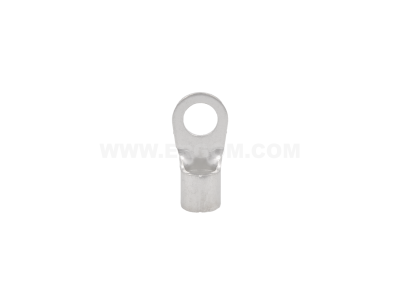

Końcówka oczkowa nieizolowana KO 35/10 przekrój: 35mm2, otwór pod śrubę M10 /100 | E09KO-01010105000 Ergom

Opis i Kluczowe Cechy

Końcówka oczkowa nieizolowana KO 35/10 marki ERGOM to profesjonalny element osprzętu elektroinstalacyjnego, zaprojektowany z myślą o tworzeniu trwałych i bezpiecznych połączeń elektrycznych. Produkt charakteryzuje się przekrojem znamionowym wynoszącym 35 mm², co pozwala na stabilne przesyłanie energii w obwodach o dużym obciążeniu prądowym, minimalizując ryzyko przegrzania styku. Wykonanie z wysokiej jakości miedzi elektrolitycznej gwarantuje najwyższą przewodność elektryczną, a proces cynowania galwanicznego skutecznie zabezpiecza element przed utlenianiem oraz korozją, co jest kluczowe w trudnych warunkach przemysłowych.

• Przekrój przewodu: 35 mm² – idealny do grubych żył miedzianych.
• Otwór pod śrubę: M10 – standardowy wymiar pozwalający na montaż do szyn prądowych i zacisków aparatury.
• Materiał: Miedź cynowana galwanicznie – zapewnia trwałość i odporność na czynniki zewnętrzne.
• Typ: Nieizolowana – dedykowana do połączeń wymagających wysokiej wytrzymałości mechanicznej i termicznej.

Zgodność z Normami

Produkt został wykonany zgodnie z rygorystycznymi standardami jakościowymi, co potwierdza jego przydatność w profesjonalnych instalacjach elektroenergetycznych. Końcówki ERGOM spełniają wymagania norm dotyczących osprzętu do kabli i przewodów, co gwarantuje powtarzalność parametrów technicznych oraz pełne bezpieczeństwo użytkowania. Dzięki precyzyjnemu wykonaniu, końcówka KO 35/10 zapewnia optymalną powierzchnię styku, co przekłada się na niską rezystancję połączenia.

Zastosowanie

Końcówka oczkowa KO 35/10 znajduje szerokie zastosowanie w sektorze B2B, szczególnie w prefabrykacji rozdzielnic niskiego napięcia, budowie maszyn oraz w energetyce zawodowej. Jest niezastąpiona przy zakańczaniu wielodrutowych żył miedzianych (tzw. linki), umożliwiając ich pewne przykręcenie do zacisków śrubowych w silnikach elektrycznych, transformatorach czy szynach zbiorczych. Dzięki braku izolacji, końcówka ta doskonale sprawdza się w miejscach, gdzie występują podwyższone temperatury pracy, które mogłyby uszkodzić standardowe osłony z PVC.

Wskazówki Montażowe

Aby zapewnić najwyższą jakość połączenia, montaż końcówki powinien odbywać się przy użyciu profesjonalnych narzędzi. Poniżej kluczowe kroki instalacyjne:

• Przygotowanie przewodu: Należy zdjąć izolację z przewodu na długości odpowiadającej części rurkowej końcówki, dbając o to, aby nie uszkodzić poszczególnych drucików żyły.
• Dobór narzędzia: Do zaciśnięcia końcówki o przekroju 35 mm² należy użyć praski ręcznej, hydraulicznej lub pneumatycznej z odpowiednio dobranymi matrycami (sześciokątnymi lub punktowymi).
• Proces zaciskania: Końcówkę należy nasunąć na odizolowaną żyłę i wykonać pełny cykl zaciskania, aż do momentu zwolnienia blokady narzędzia.
• Kontrola: Po zaciśnięciu należy zweryfikować poprawność osadzenia końcówki oraz upewnić się, że połączenie jest sztywne i nie wykazuje luzów.

FAQ

• Czy końcówkę KO 35/10 można stosować z przewodami aluminiowymi? Nie, końcówki miedziane cynowane są przeznaczone wyłącznie do łączenia z żyłami miedzianymi. Do przewodów aluminiowych należy stosować końcówki Al lub Al-Cu.
• Jaki moment dokręcania śruby M10 należy zastosować? Moment dokręcania zależy od klasy śruby oraz materiału zacisku, jednak dla standardowych połączeń elektrycznych M10 zazwyczaj oscyluje w granicach 25-40 Nm.
• Czy produkt jest odporny na korozję? Tak, dzięki warstwie cyny nałożonej galwanicznie, końcówka jest chroniona przed utlenianiem miedzi, co pozwala na pracę w środowisku o podwyższonej wilgotności.
